Я уже сообщал, что при плановом осмотре своего лодочного мотора, заметил разрушение лепестка впускного клапана: https://www.fish-...hnogo-501/
Это, на мой взгляд, произошло из-за неудачной конструкции ограничителя хода лепестка.

Вообще же, я считаю, что конструкция клапана имеет два существенных недостатка.

Во-первых, клапан расположен поперёк потока топливной смеси. Это препятствует лучшему прохождению её в картер. Топливной смеси, приходится огибать открытый лепесток клапана.

Во-вторых, совершенно непродуманно изготовлен упор клапана.

И если с первой проблемой сделать ничего уже нельзя (для разворота клапана просто нет места), то с материалом лепестка и ограничителем хода, можно поработать.

Лепесток клапана

Для изготовления нового лепестка, я выбрал два вида материала — сталь и стеклотекстолит.

Штатный лепесток клапана, изготовлен из пружинистой стали, толщиной 0.15 мм.

Стальной лепесток, я сделал из «жигулёвского» щупа для регулировки клапанов. Он имеет необходимую толщину и стоит у нас в магазине всего 25 руб.

На фото щуп от моей машины. Для изготовления лепестков, был куплен новый щуп. Если пластмассовую ручку щупа, нагреть в пламени газовой плиты и снять, то его хватает на изготовление двух лепестков.

Заготовку я обрабатывал на наждачном круге, по размерам оригинального лепестка. Сделать отверстия, не повредив лепесток, в пружинистой стали, довольно трудно. Поэтому, вместо отверстий, были сделаны прорези отрезным кругом.

Второй вариант лепестка изготовил из текстолита. Для этого в магазине, торгующим мотозапчастями, купил два лепестковых клапана, от мотороллера «Муравей».

Из одной заготовки, тоже выходит два лепестка.

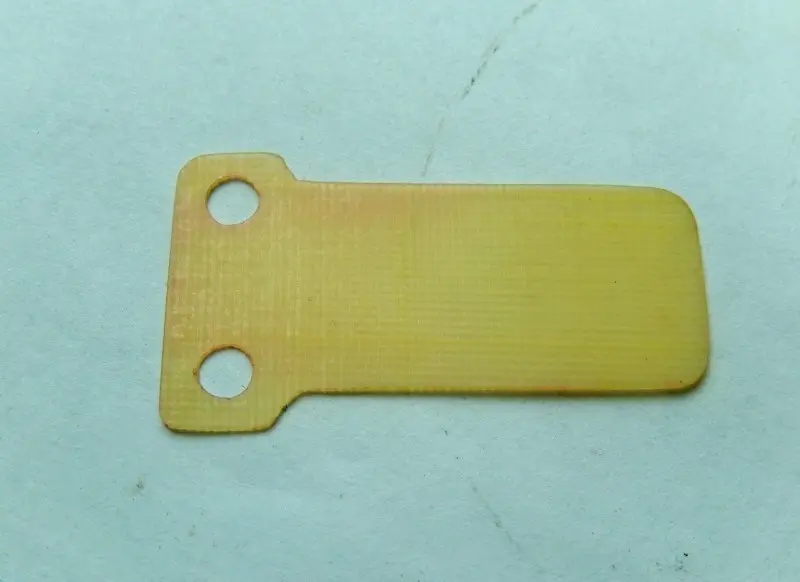

Готовый лепесток из текстолита.

Ограничительный упор клапана

Как видно на фото, ограничительный упор короче лепестка, и не повторяет его форму. В результате работы, лепесток ударяется об упор, на конце лепестка возникают дополнительные, высокочастотные резонансные колебания, которые разрушают край лепестка.

Новый ограничитель я сделал из подходящей по толщине металлической полосы. Полосу лучше брать намного длиннее упора, тогда легче будет сделать плавный её изгиб.

После отсечения всего лишнего, зажал край пластины в тиски, и отогнул на величину хода лепестка. После чего, обработал полосу наждачной бумагой и вырезал по размеру лепестка.

Вверху — штатный упор. Внизу — новый. Топливная смесь довольно липкая субстанция, поэтому, чтобы исключить даже кратковременное прилипание лепестка к упору, я в пластине сделал серию отверстий. Отверстия раззенковал, а упор отполировал до блеска, не затрагивая ту часть, которая будет прижимать лепесток к корпусу.

Вверху — штатный лепесток клапана. В середине — лепесток из щупа. Внизу — лепесток из текстолита. Слева — штатный ограничитель хода лепестка. Справа — новый, модернизированный.

Корпус клапана в сборе. С новым лепестком из щупа и новым упором. Перед сборкой, резьбу крепящих винтов, обязательно нужно смазать резьбовым фиксатором. Чтобы предотвратить их самопроизвольное отворачивание.

Так выглядел штатный упор, на корпусе клапана.

А это новый упор. Теперь он соответствует длине и форме лепестка, который опирается на ограничитель, всей своей плоскостью.

При установке собранного клапана на мотор я столкнулся с непредвиденным препятствием: проворачивая маховик рукой выяснил, что шатун, находясь в нижней мёртвой точке, стал задевать за ограничитель клапана, выталкивая его на 1 мм.

Так вот почему штатный упор был укороченным. Удлинённый ограничитель задевал бы двигающийся шатун.

Для решения этой проблемы я сделал из листового гетинакса вставку толщиной 2 мм.

На фото: установлен лепесток из текстолита и гетинаксовая вставка.

Также была сделана дополнительная прокладка из паронита, толщиной 1 мм.
Порядок сборки следующий: непосредственно у блока мотора ставится штатная прокладка, потом вставка, затем паронитовая прокладка и корпус клапана.

Всё это дало возможность отодвинуть корпус клапана на 3 мм. от блока мотора, и увеличить отгиб упорной пластины. Что немного улучшит наполнение цилиндра топливной смесью.

Но при этом, на 3 мм вперёд отодвинулся и карбюратор с передней панелью управления. Поэтому крышки облицовки не становились на место. Пришлось слегка доработать и их.

У передней панели управления, был сточен на наждачном круге, выступающий буртик по периметру. На фото — одна сторона уже сточена.

Также, в облицовке я увеличил вырез для сливного клапана карбюратора, и для дренажного отверстия воздуховода. Из этого отверстия вытекает топливо, при опрокидывании мотора в лодку (если перед этим, из карбюратора не выработано топливо).

После таких доработок, половинки облицовки отлично стали на место.

Пробные запуски мотора я проводил как со стальным лепестком клапана, так и текстолитовым. Мотор устойчиво работал и на холостых, и на высоких оборотах. Но я пока остановился на текстолитовом лепестке. Он более безопасен при разрушении, и не набивает место в корпусе клапана. А стальной лепесток будет находиться в запасе.

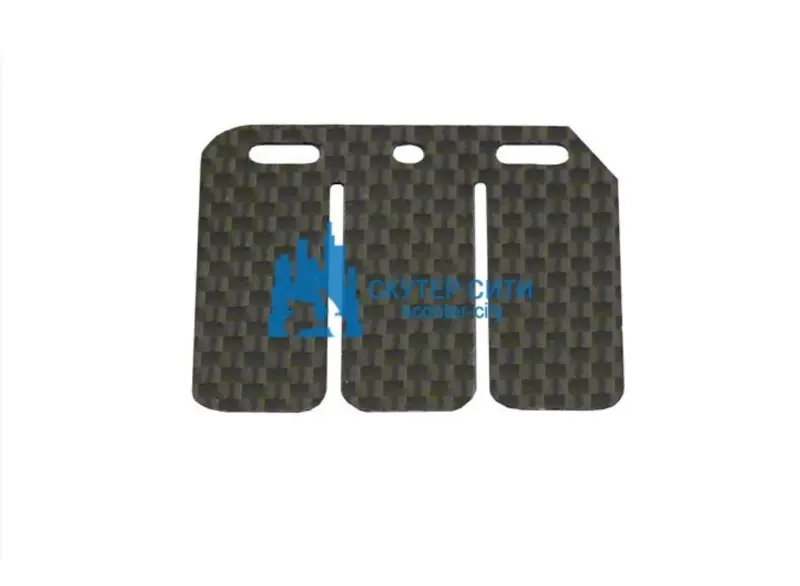

Если удастся найти материал, то конечно, сделаю и установлю лепесток из карбона.

Запасные лепестки, удобно хранить в футляре от карты памяти SD. Или в подходящей коробочке, от женских косметических теней.

Теперь мой мотор полностью готов к открытию предстоящего сезона!

Всем водомоторникам — шустрого винта и удачи на водной глади!
