Походное положение, все в сборе.

Изначально еще на старой лодке без мотора, наверное как и большинство я использовал инструментальный ящик в котором ездил и сам эхолот и его датчик с аккумулятором. В походном положении эхолот изымался из ящика и барашками крепился к его крышке. Все это меня вполне устраивало со старым Garmin 551dv, который занимал мало места и мог целый день отработать от 12В аккумулятора емкостью 9А/ч. Первые выезды на новой лодке с 9 дюймовым эхолотом и датчиком размером со средний термос, да еще и под мотором, да еще и по волне показали: во-первых — все это добро в старый ящик не лезет, во-вторых — параллельной спарки двух 9А/ч аккумуляторов не хватает даже на 4 часа работы, в-третьих — на хорошей волне все это летает по всей лодке, да и вобще с учетом веса головы эхолота выглядит хлипко.

Прикинув новое решение с ящиком для перевозки и одновременном хранении батареи, от ящика решено было отказаться. Необходимые размеры ящика были 57x50x30см, а такой гроб перед носом в лодке мне точно не нужен :) Задача автоматом разделилась на две части: перевозка, и походный режим.

Кейс для перевозки

С перевозкой все достаточно просто, алюминиевый кейс, коих полно в строительных гипермаркетах справился с этой задачей на 5. В него идеально влезает голова, датчик, струбцина и все необходимые провода.

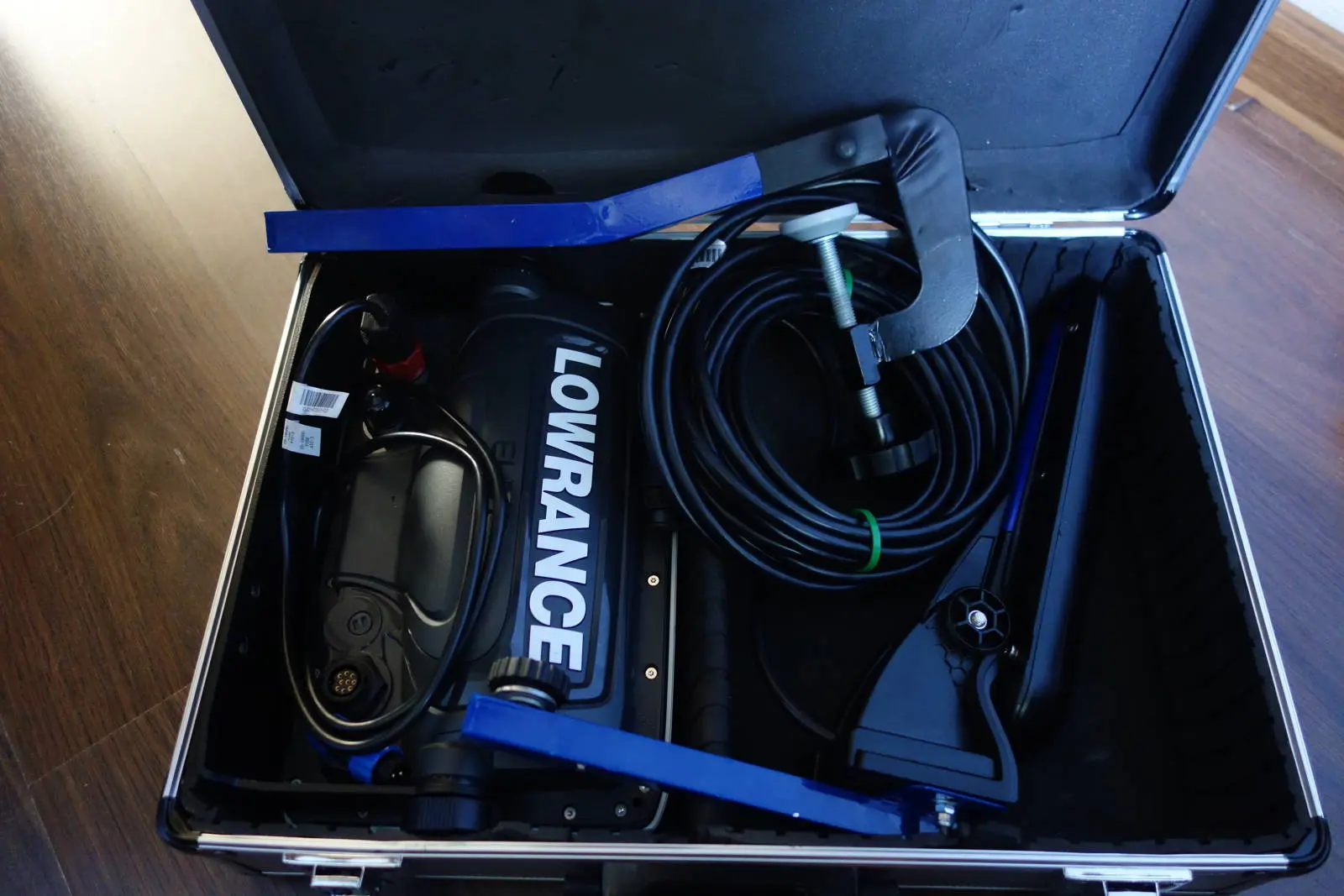

Вот такой вот набор прижился в чемодане :)

Теперь подберемся к походному режиму. Ликтросов в моей лодке нет, банки надувные (под них ничего не спрятать и к ним ничего не пришурупить), да и я ярый не любитель комодов и других славянских шкафов из фанеры с соответствующим весом. Взвесив все за и против, решил что лучшим местом для головы эхолота будет именно надувная банка перед шкиперским местом, сажать я на нее перед собой никого не буду в любом случае, чтоб обзор не загораживал, а так и эхолот перед глазами и в случае чего веслами не помешает воспользоваться. Фабричные крепления вроде Баджеровского юнимаунта вполне хороши, но вкручивание болтов, и чего уж там их цена (3000 рублей за три резиновых пятака и банку клея) свели на нет их применимость. Но сама идея достойна внимания.

Рым леерный малый.

Знакомьтесь — рым леерный малый тип В, и всего 30р за штуку. Мне понадобилось три. Два на верхнюю плоскость банки, на них приходится весь вес головы и основная нагрузка, и один под 90 градусов перпендикулярно, на боковой плоскости банки, для избежания трения крепления об банку и чтоб вся конструкция в сборе не тряслась на волне. Кроме того ничего не надо клеить на саму лодку, только на банку, а раз банка съемная, то в случае чего ее можно перевернуть рымами вниз и получим таки чистое сидячее место (ну вдруг эхолот не нужен будет).

Оставим пока крепление и перейдем к подготовительному этапу — электрике. Скорость пожирания заряда аккумулятора эхолотом не оставляет выбора — в лодке должна быть зарядка батареи от движка. Да и поскольку лодка с НДНД а значит пользоваться насосом-лягушкой в ней тот еще геморрой, необходимость полноценных 12В на борту еще острее.

Сердце лодки — пламенный мотор :)

Что хорошо, так это то, что инженеры Ямахи предусмотрели на своих 15шках генератор 6А 80Вт переменного тока, и даже вывели штатный разъем с этим добром. А вто что плохо, так это то, что штатный выпрямитель-регулятор на высоких оборотах выдает не 12-14В а все 40 а то и больше. Пришлось менять.

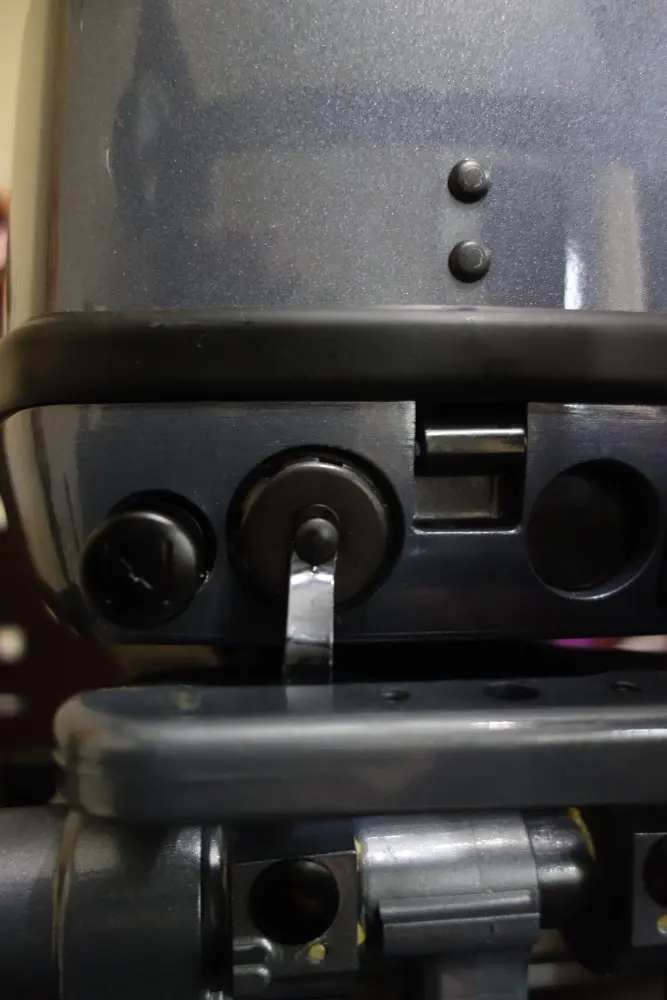

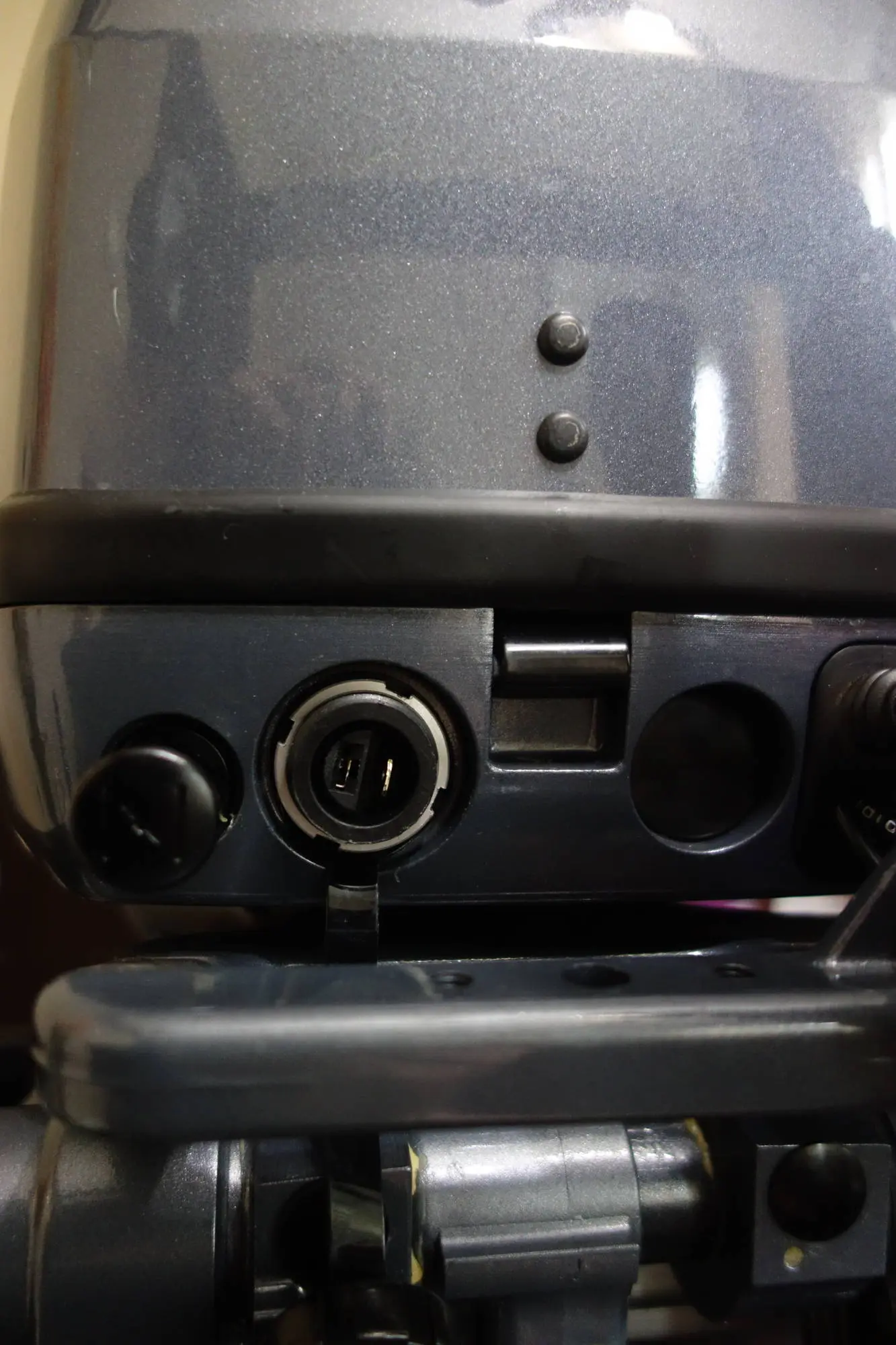

С этого гнезда скоро получим свои 12В.

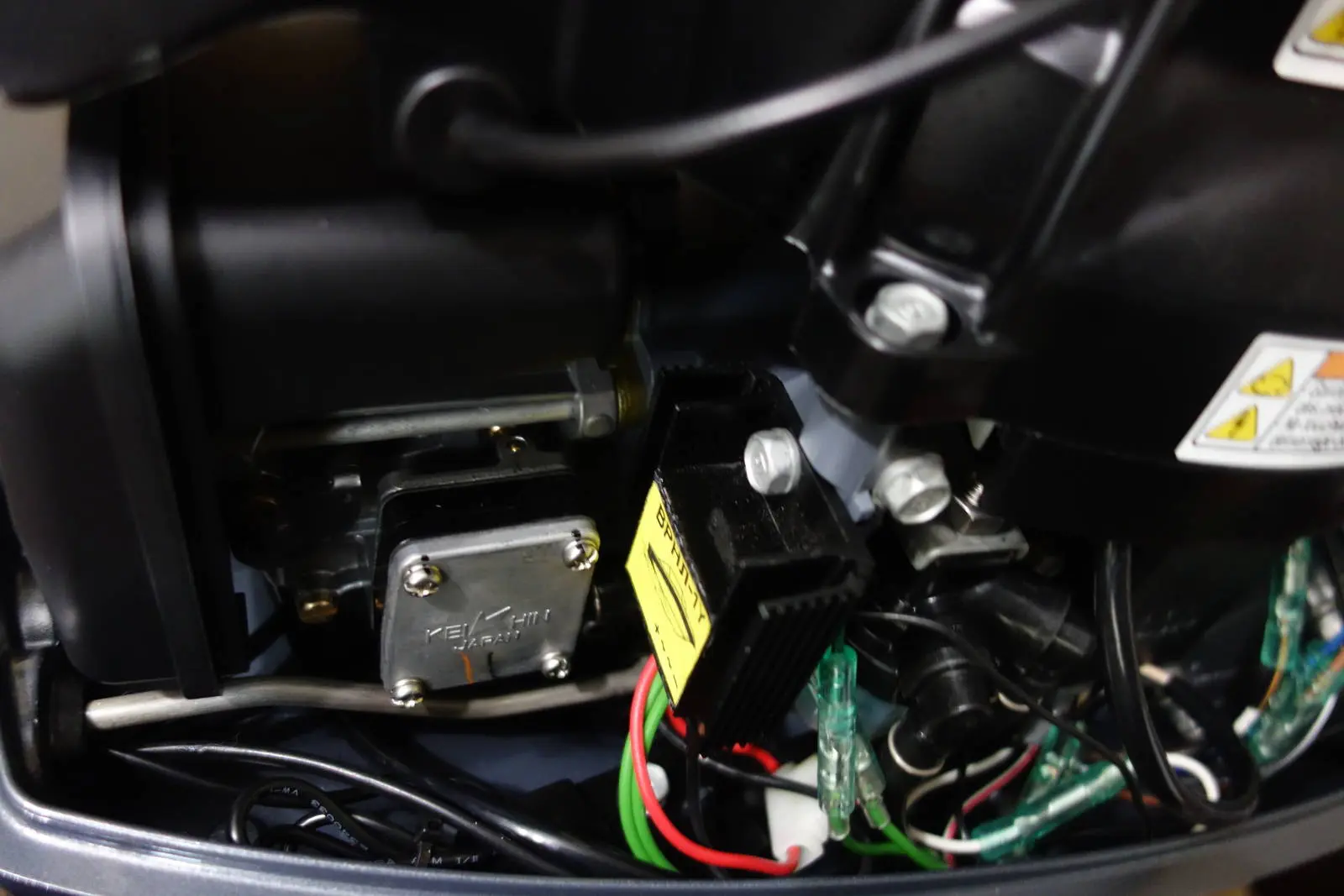

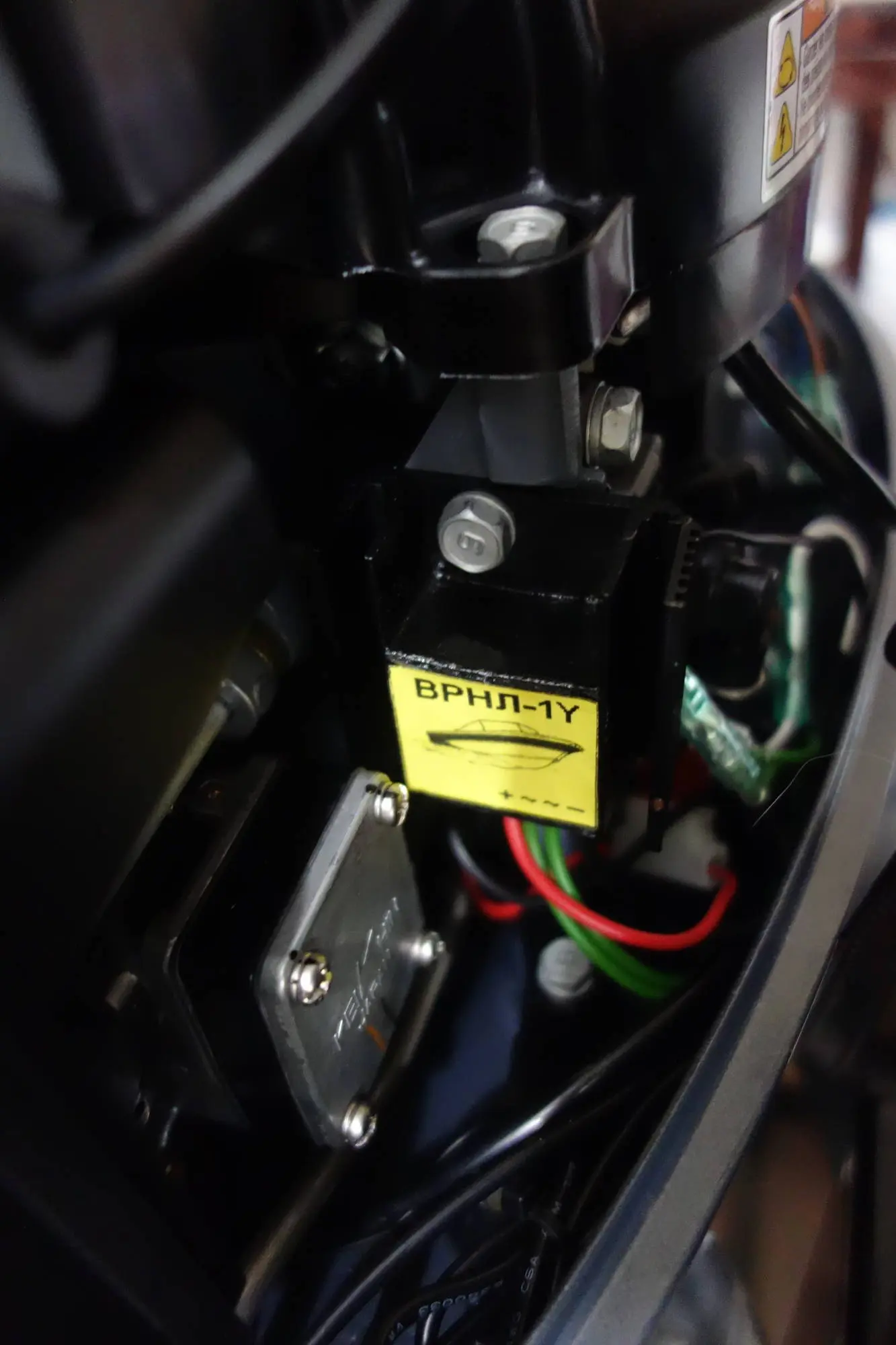

Выпрямитель регулятор

Он же.

Ключ на 6, отвертка, пассатижи и 10 минут времени и я счастливый обладатель 12-14В в зависимости от оборотов на штатном разъеме мотора. Заручившись помощью наших трудолюбивых желтых друзей с алиэкспресс, и «немного» подождав, получаю ящик, провода, блок предохранителей, сами предохранители, влагозащищенные разъемы, и всякие ништяки в виде влагозащищенных вольтметра, кнопок и гнезд USB приступаю к завершающему этапу — сборке всего и вся. Для начала дом для аккумулятора.

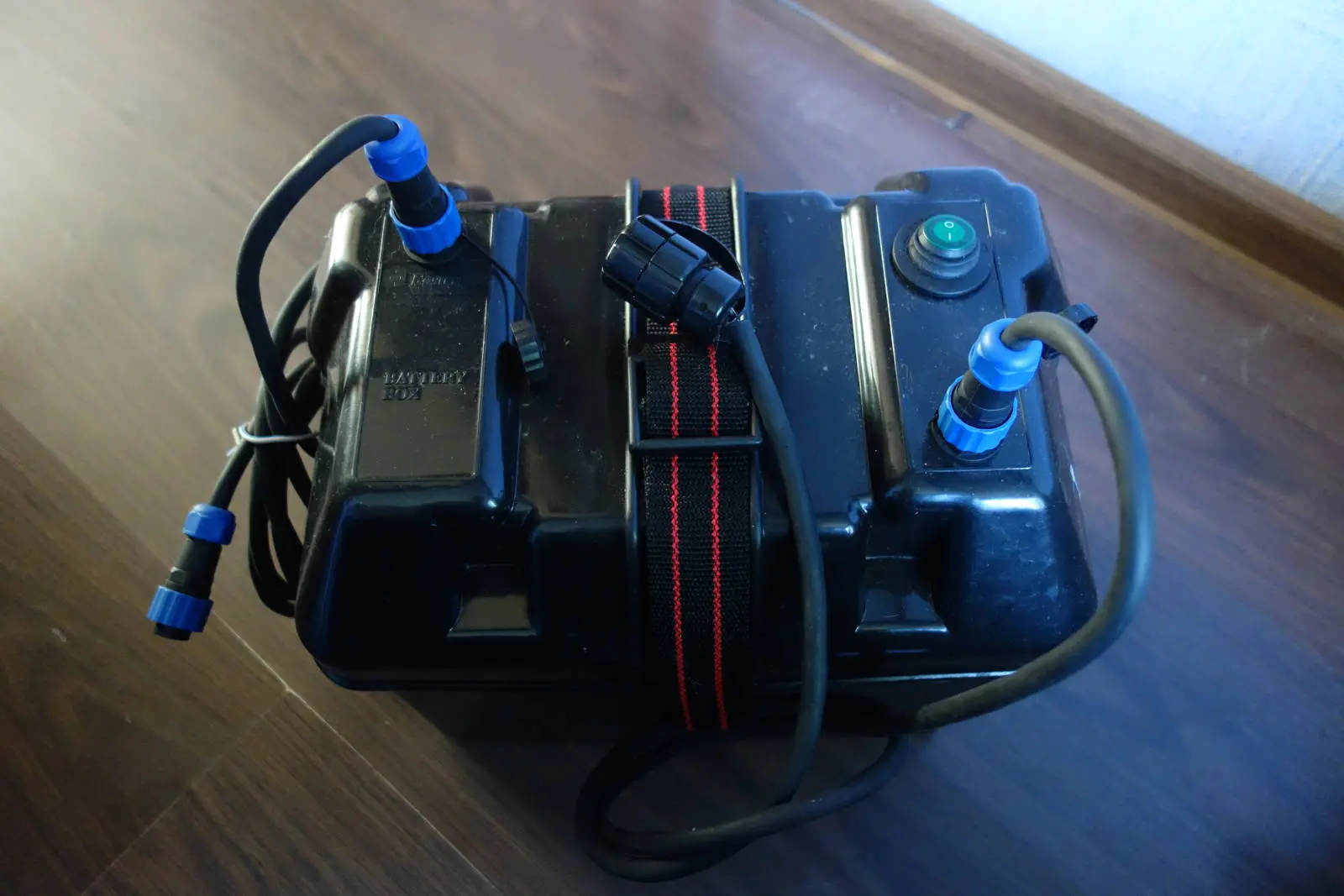

Тут живет батарейка.

Шланг справа подключается к разъему на моторе, все соединения герметичные. Зеленая круглая кнопка, включает/отключает зарядку от мотора. Провод слева идет к держателю головы эхолота и блоку розеток, в случае необходимости к нему же может быть подключен электронасос браво, оснащенный таким же разъемом. Сам аккумуляторный ящик крепится за шкиперской банкой рядом с транцем ремнем через рым кольца на дне и баллоне, так же и там же но с другой стороны крепится бензобак на 24л. В итоге на волне ничего не скачет и под ногами ничего не мешает.

Блок розеток, он же крепеж головы эхолота, он же столик, традиционно собран из говна и палок, а именно какого-то пластикового короба, пластиковой разделочной доски, пары металлических уголков и кучи шурупов винтиков гаек и шайбочек :) Вес этой конструкции без головы эхолота получился грамм 250-300.

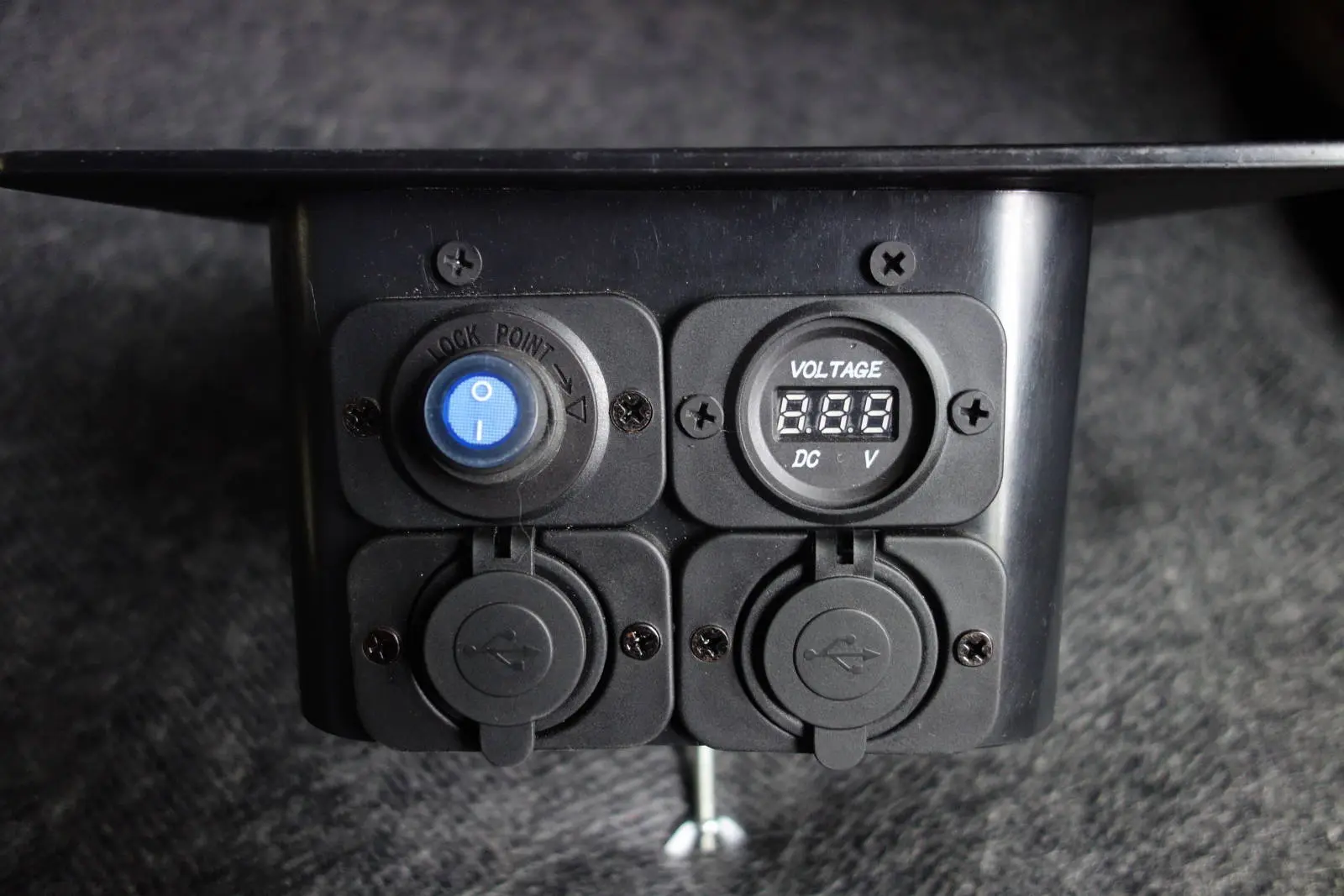

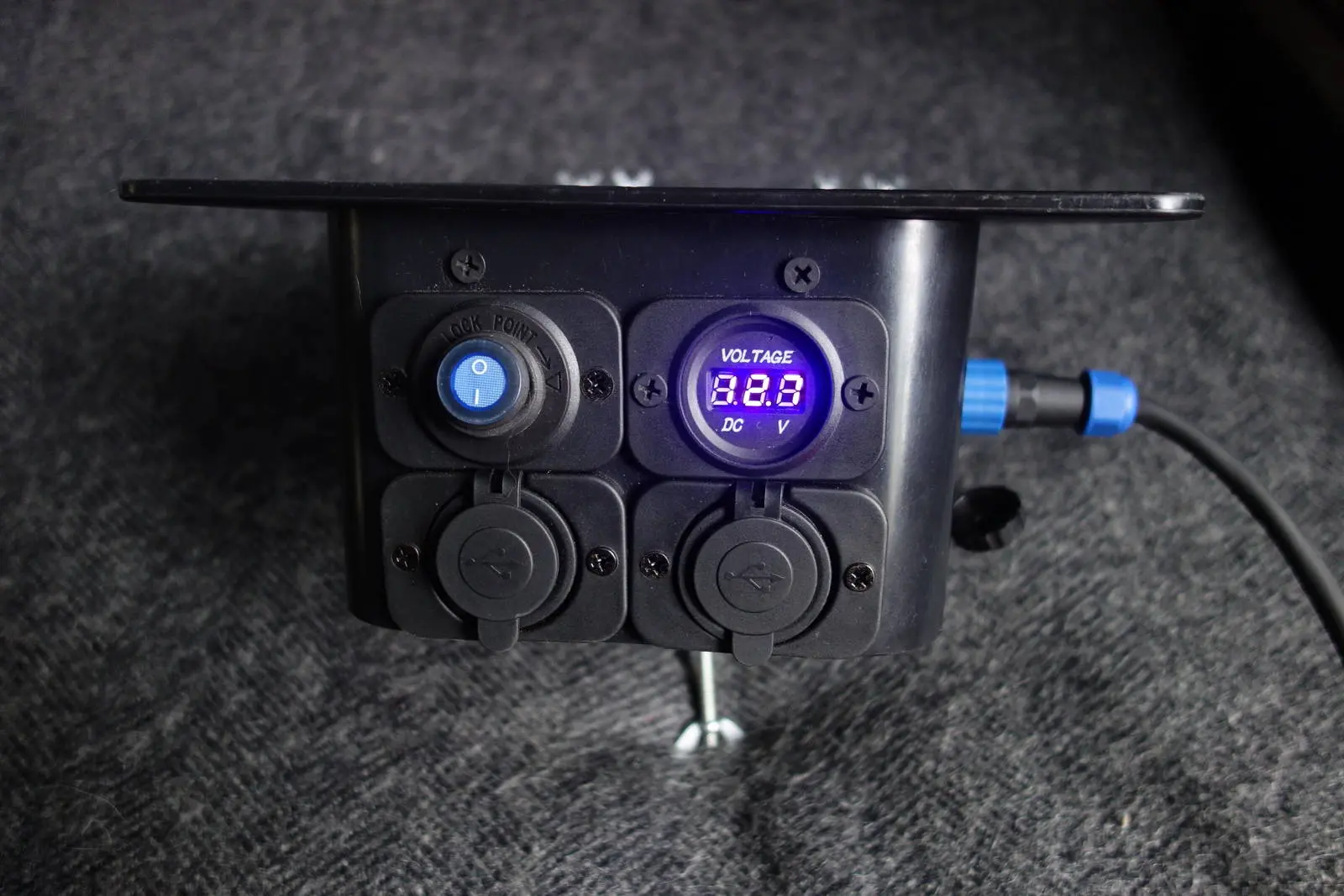

Вид спереди.

На морде имеем вольтметр, кнопку включения/отключения блока, и 4 влагозащитных USB гнезда для зарядки телефонов, фотиков и т. п.
Подаем питание от аккумуляторного бокса на приемный разъем с правой стороны и видим что у нас с напряжением.

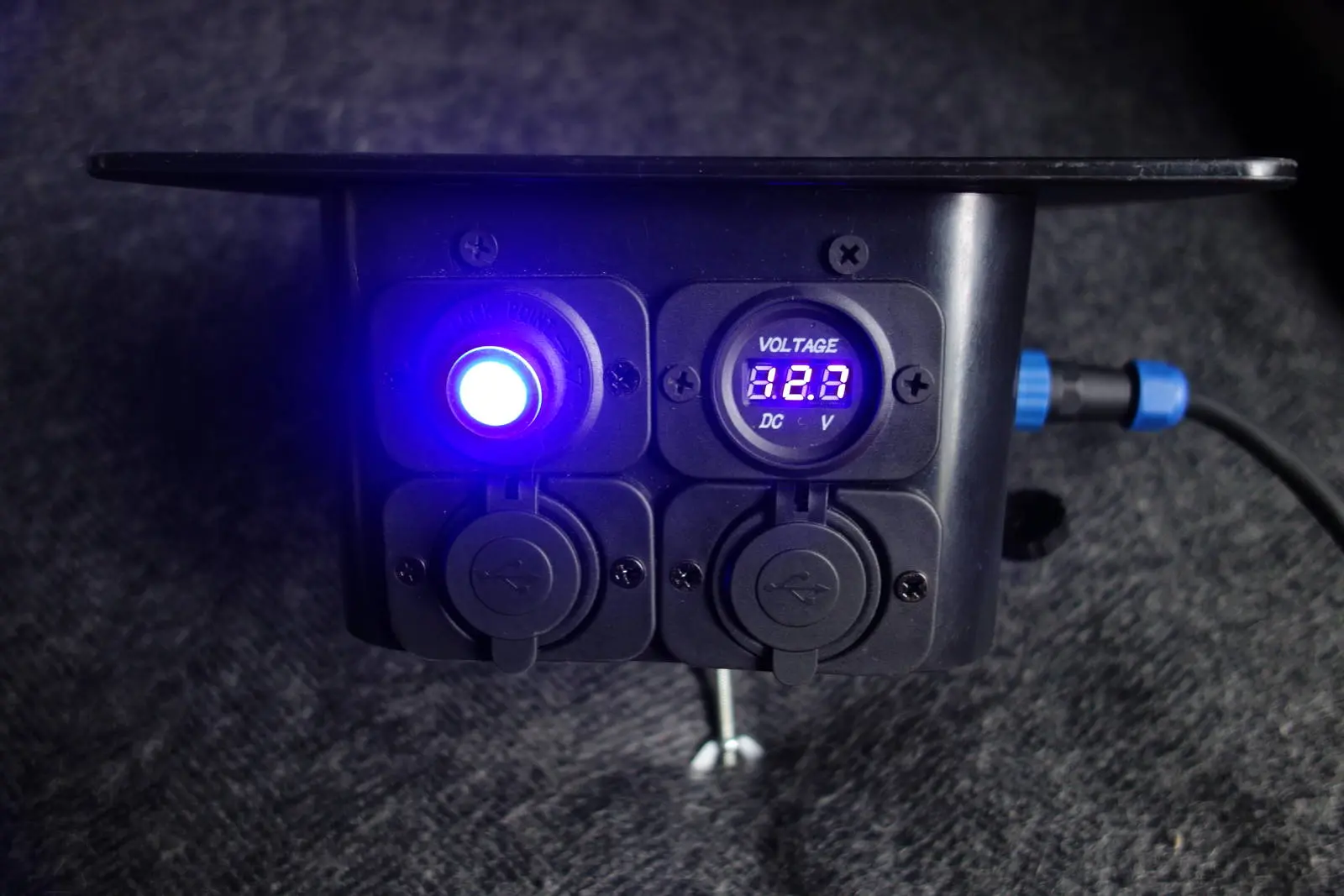

12,7В — норма

Врубаем блок розеток.

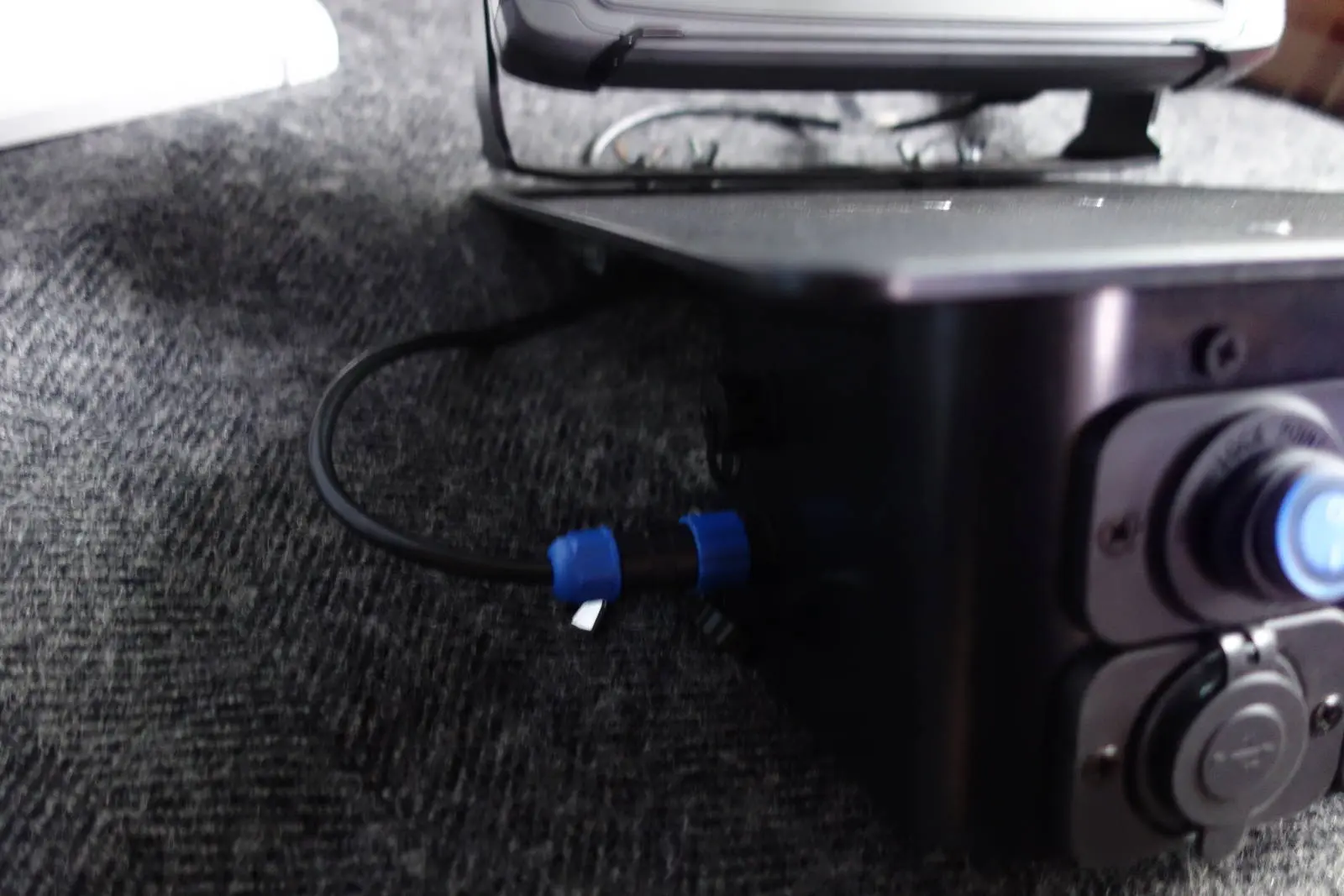

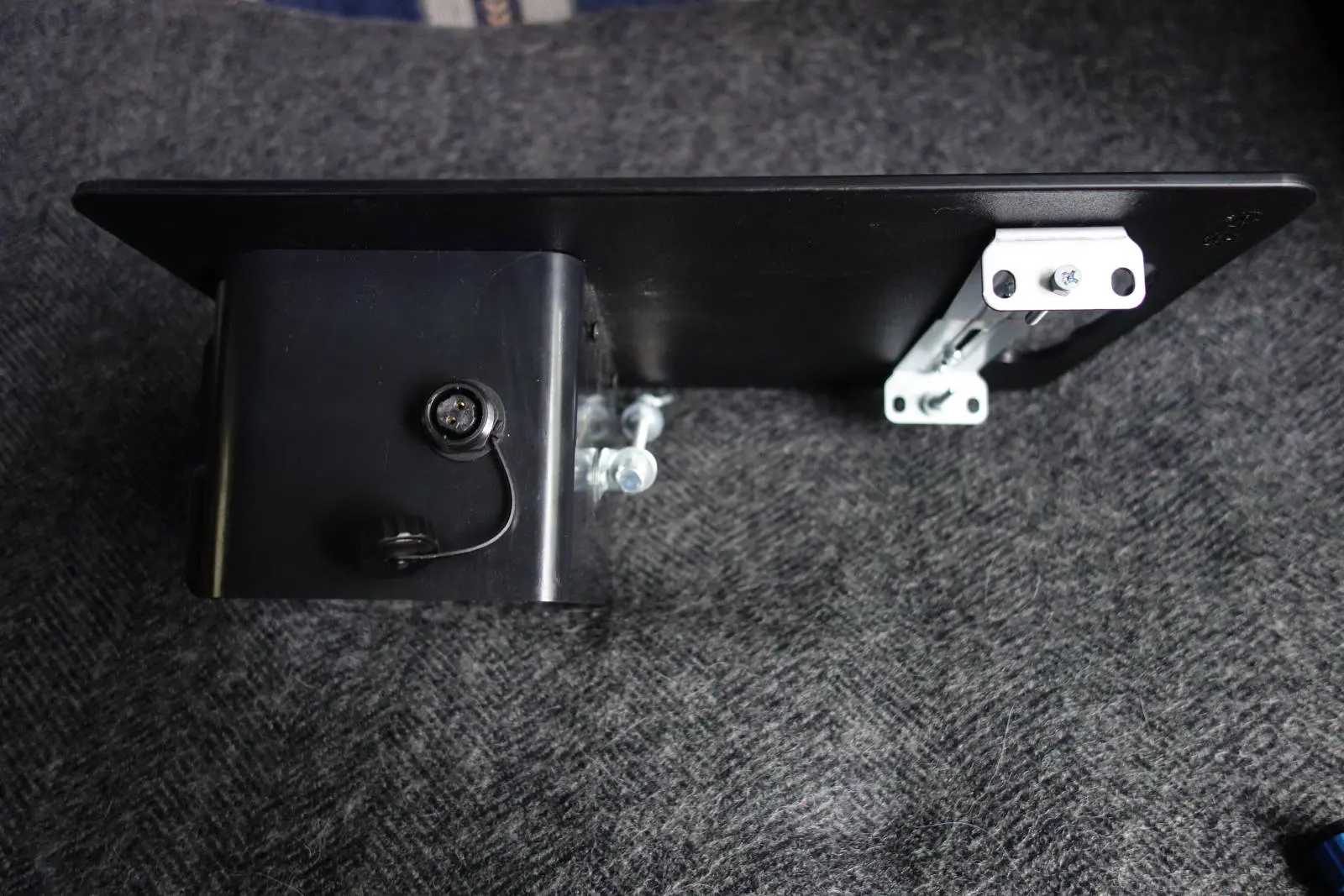

Вид справа и тот самый приемный разъем для подключения к аккумуляторному боксу.

А вот на виде снизу, наглядно виден принцип крепления всего этого дела к банке, который прост как три копейки. Лыжи-уголки могут находиться в двух положениях: максимально раздвинуты и максимально сомкнуты. Разводим уголки, ставим конструкцию на банку, попадаем зафиксированными шурупами в отверстия в рымах и смыкаем уголки. Все, осталось вставить штангу в нижний рым и зафиксировать барашком.

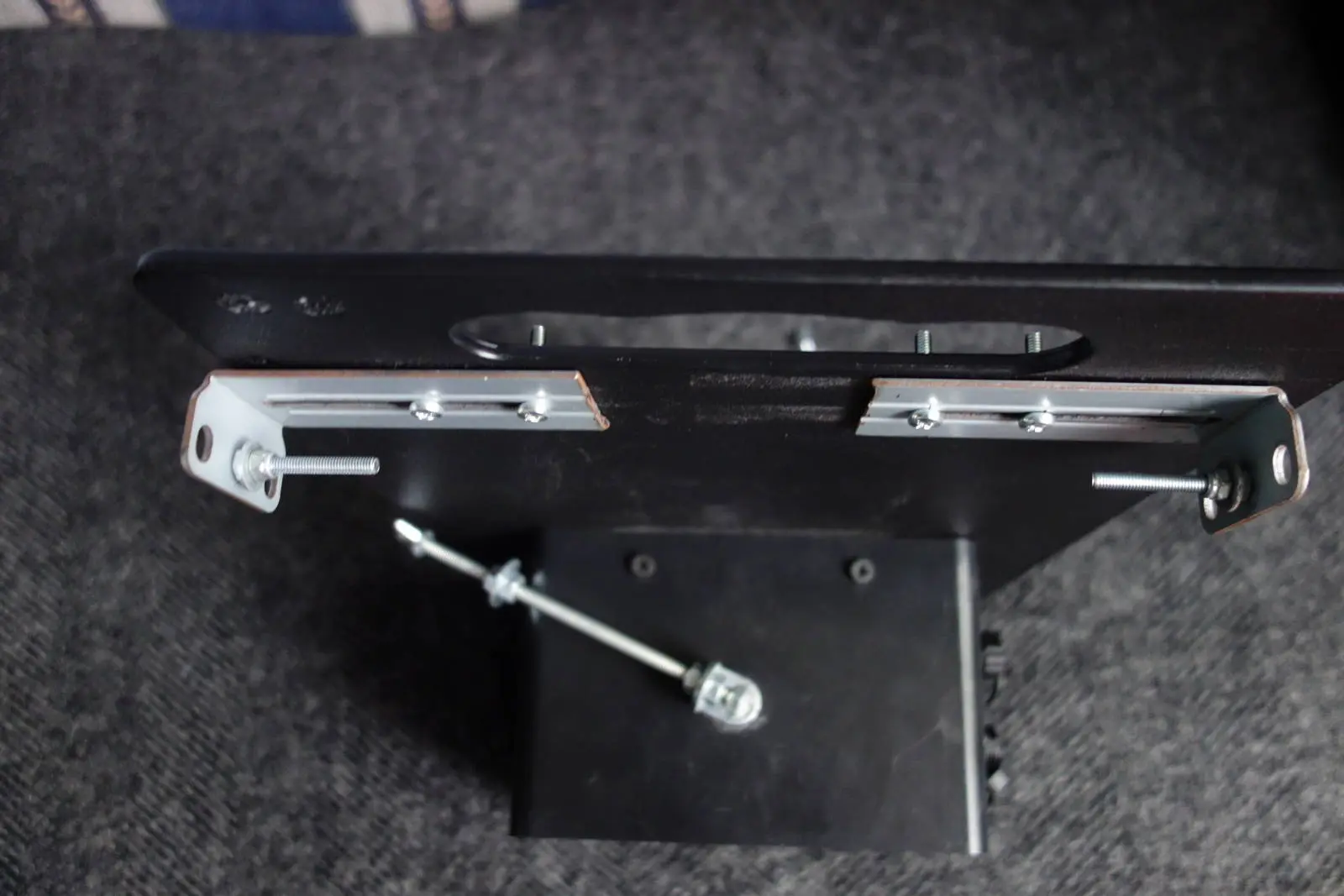

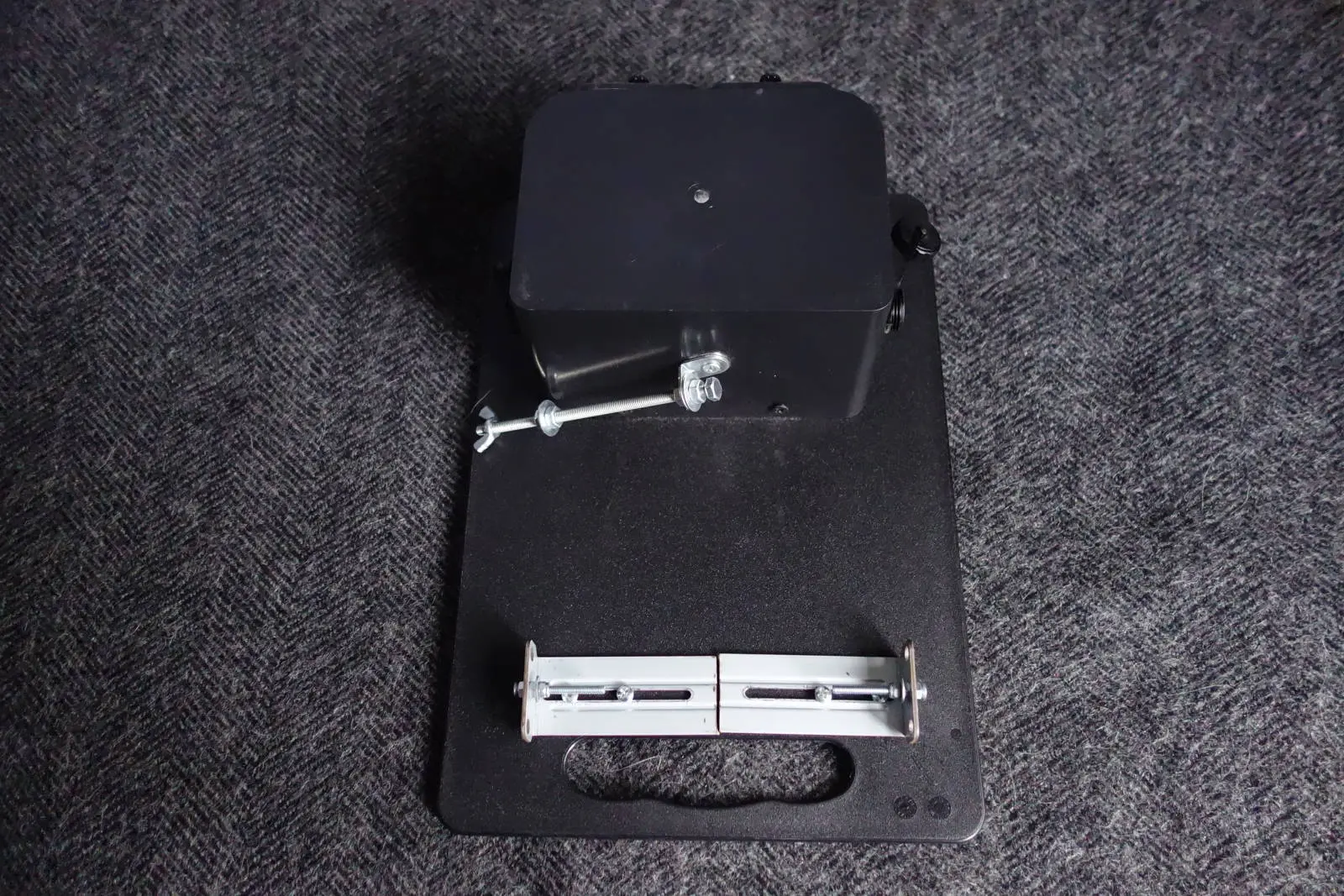

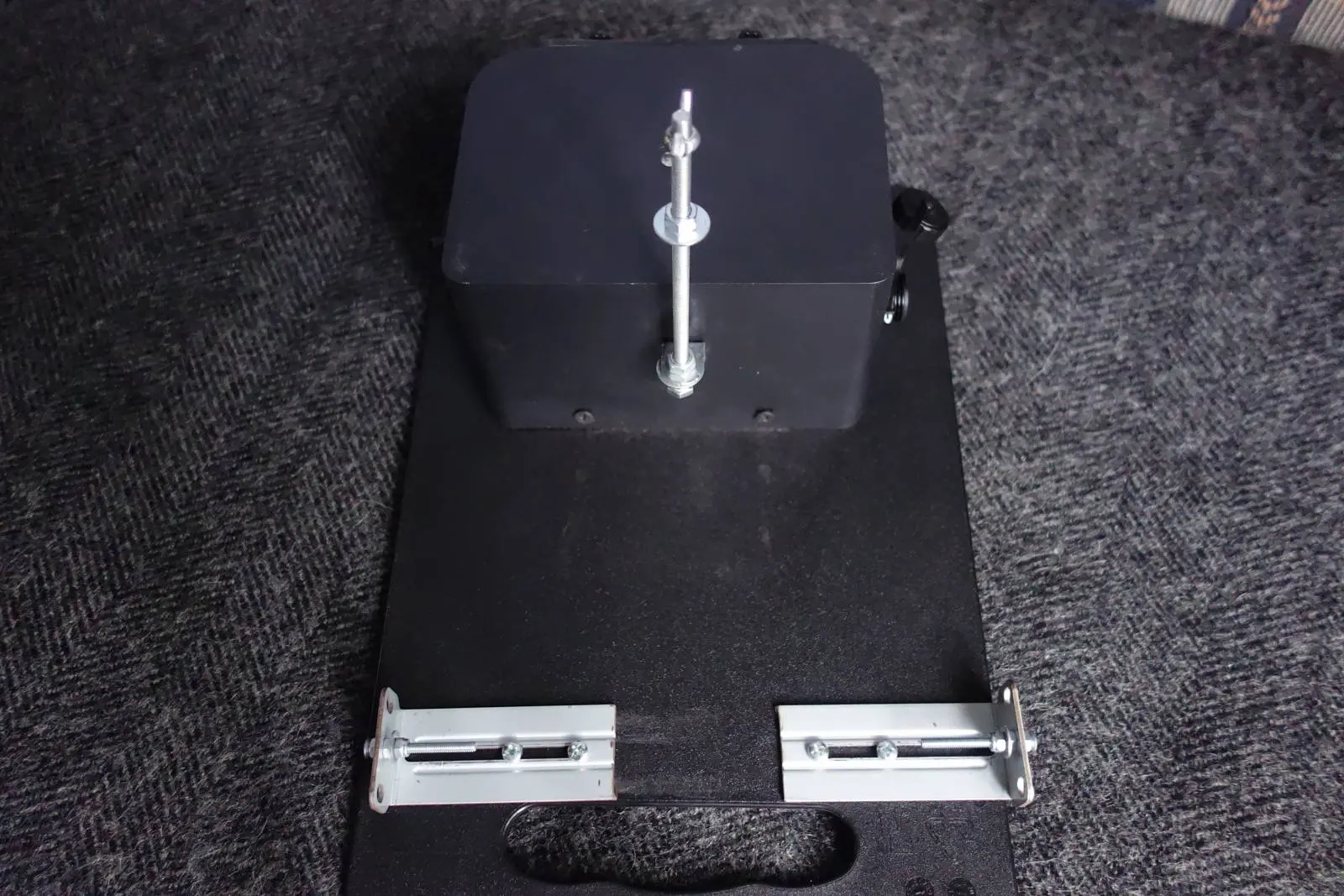

Вид снизу. Лыжи-уголки разведены.

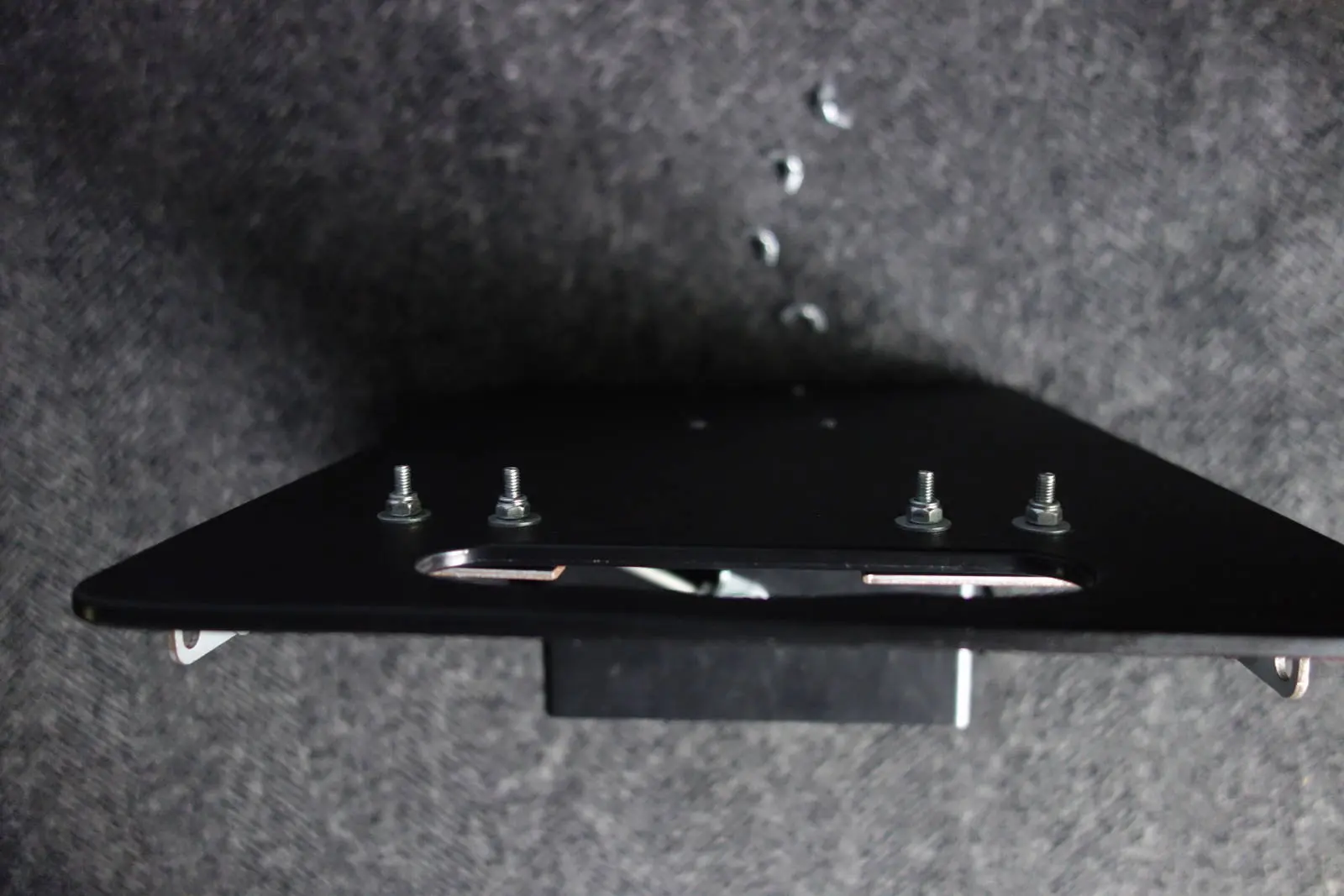

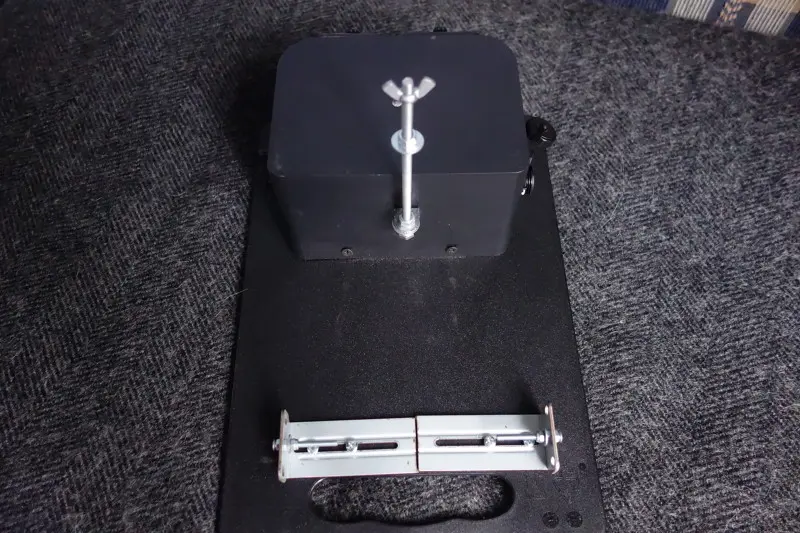

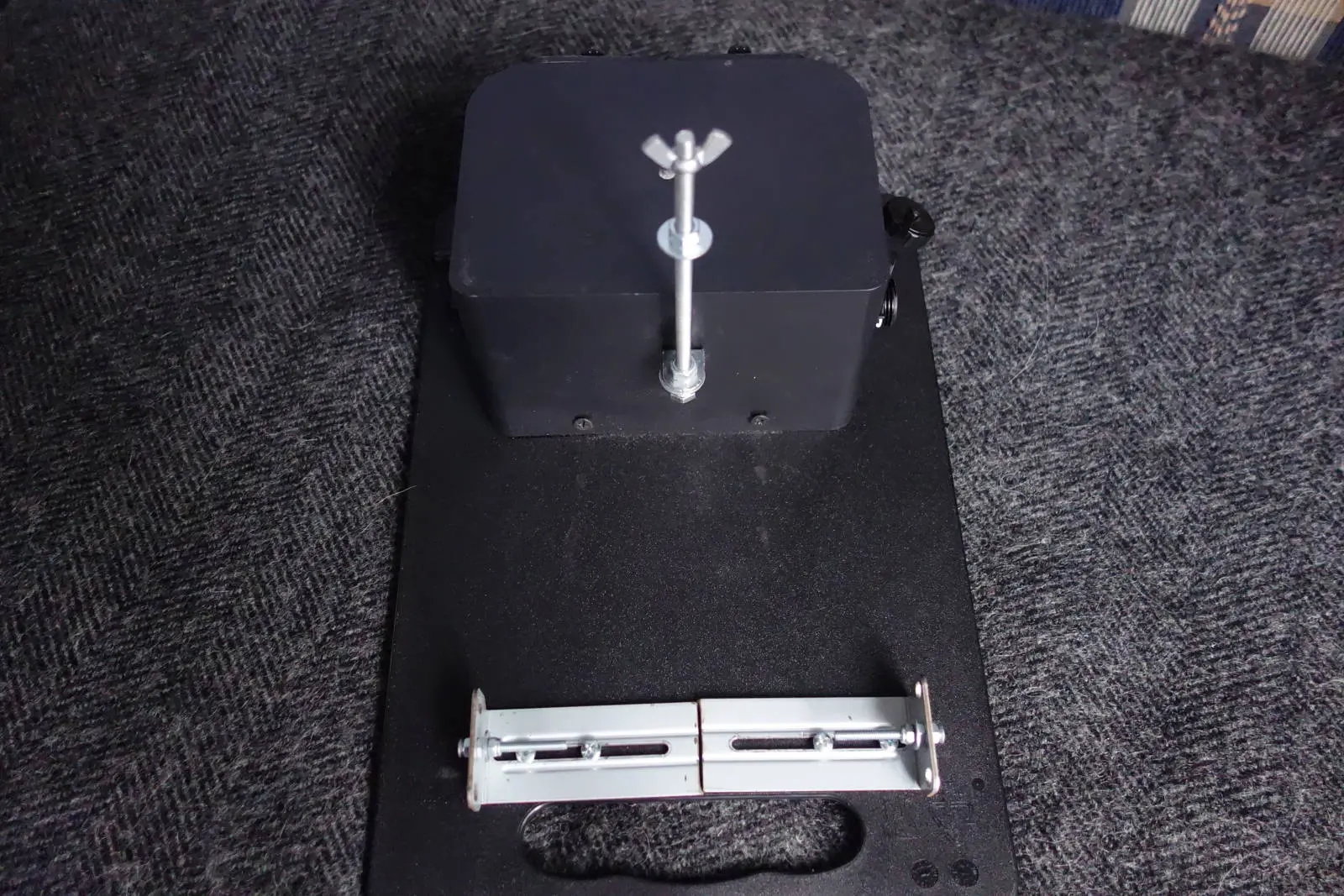

Вид снизу. Лыжи сомкнуты. Если бы меж ними были рымы, то шурупы параллельные плоскости столика, плотно вошли бы в отверстия рымов.

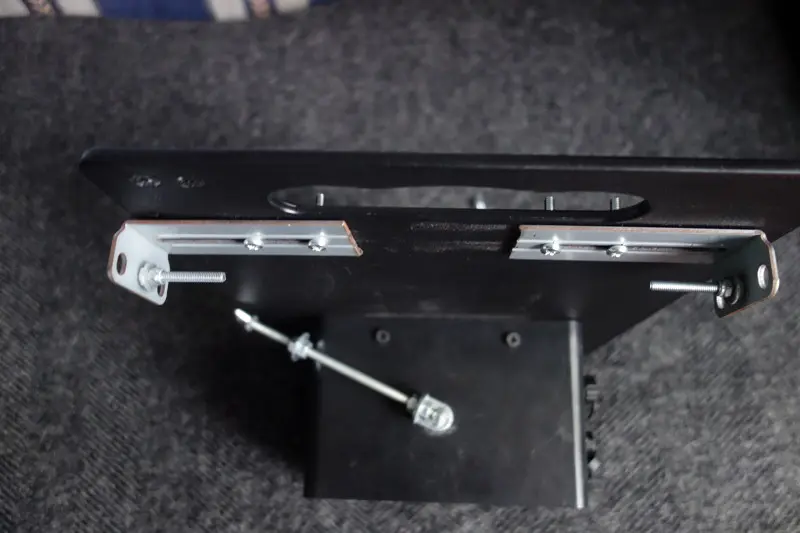

Для переноски штанга для фиксации в третьем рыме складывается, чтоб не мешалась :)

Дальше все совсем просто, шурупы которые крепят лыжи, и благодаря которым эти лыжи сдвигаются/раздвигаются с другой стороны столика зафиксированы самоконтрящимися гайками и «обарашены» для крепления головы эхолота :)

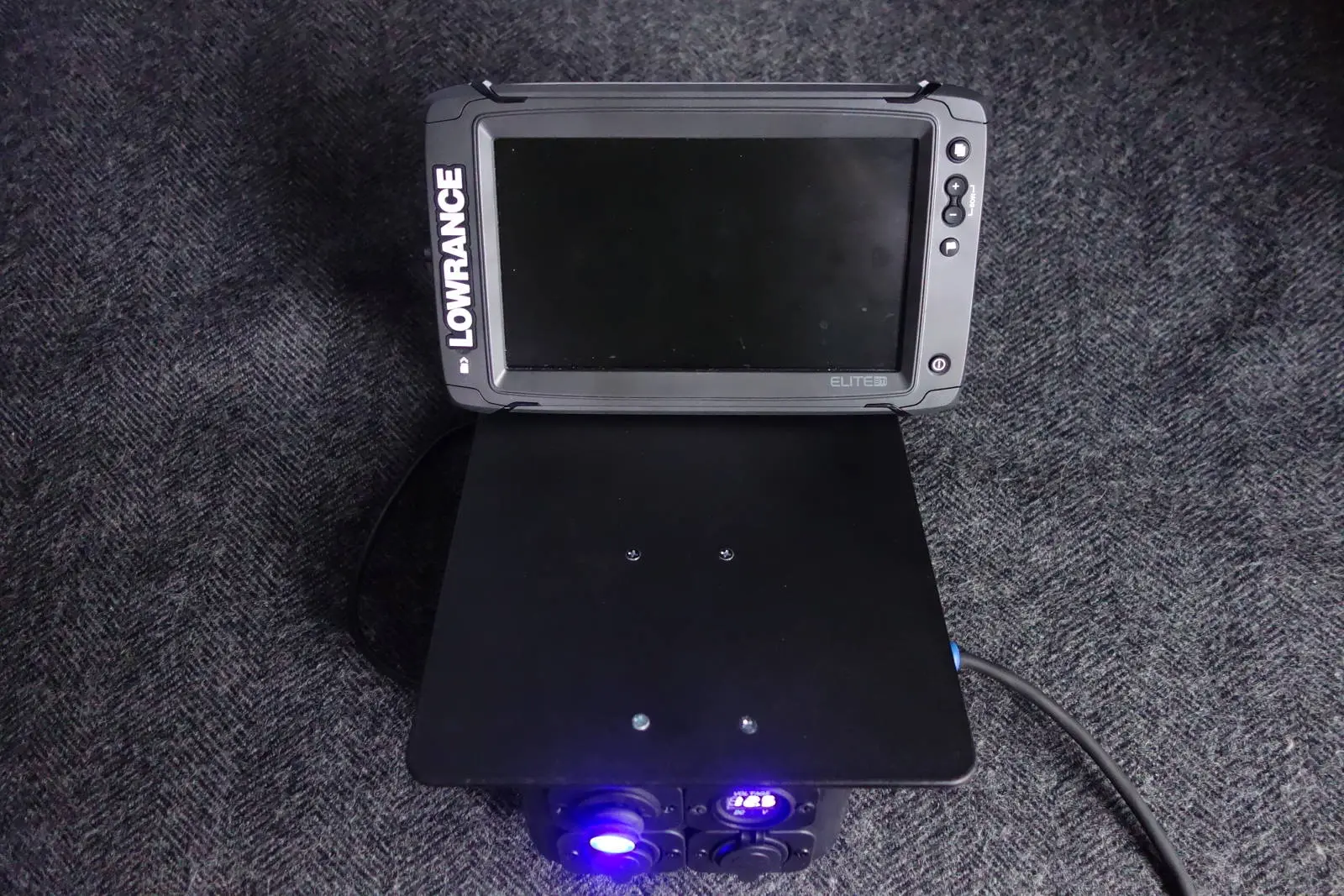

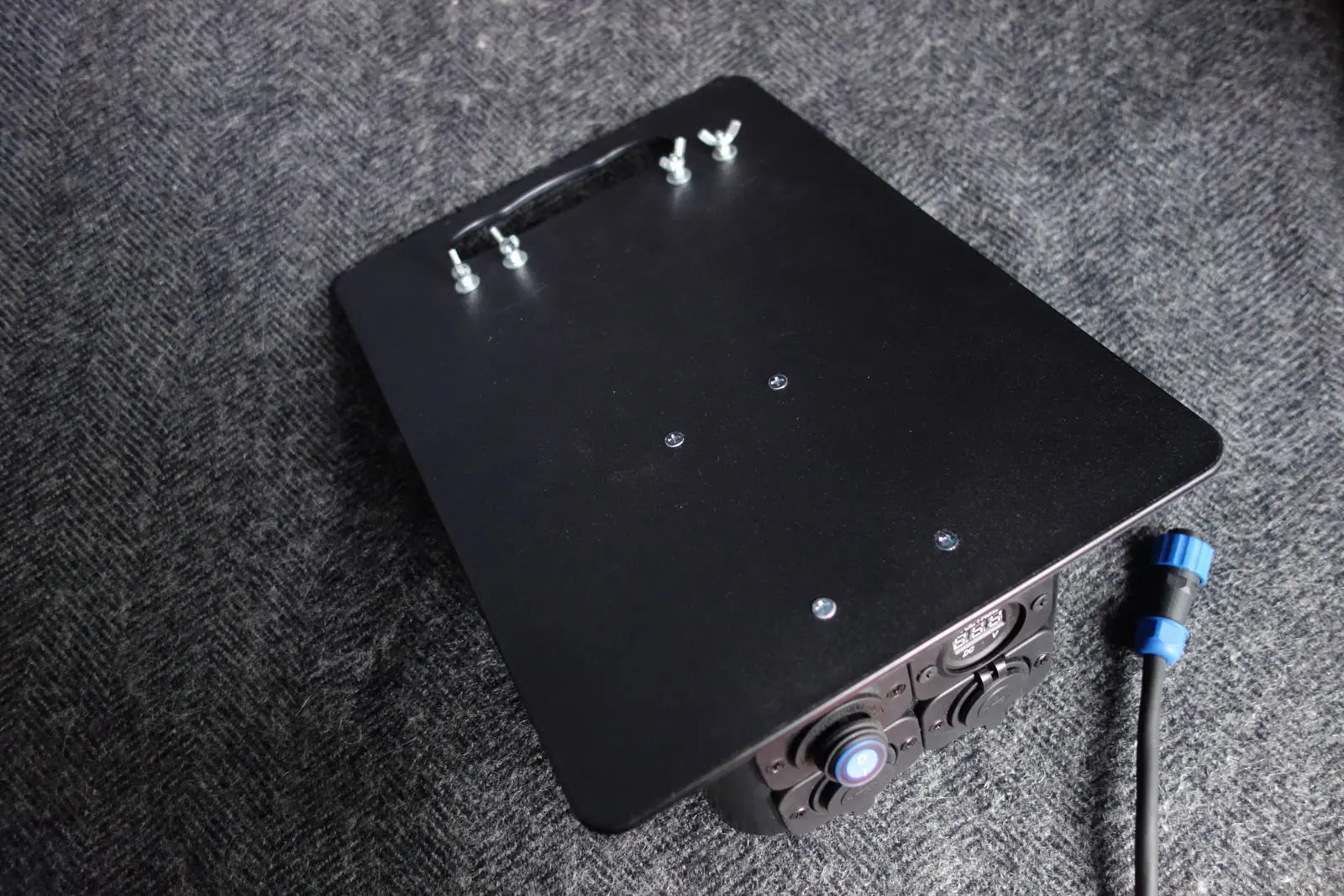

Вид сверху.

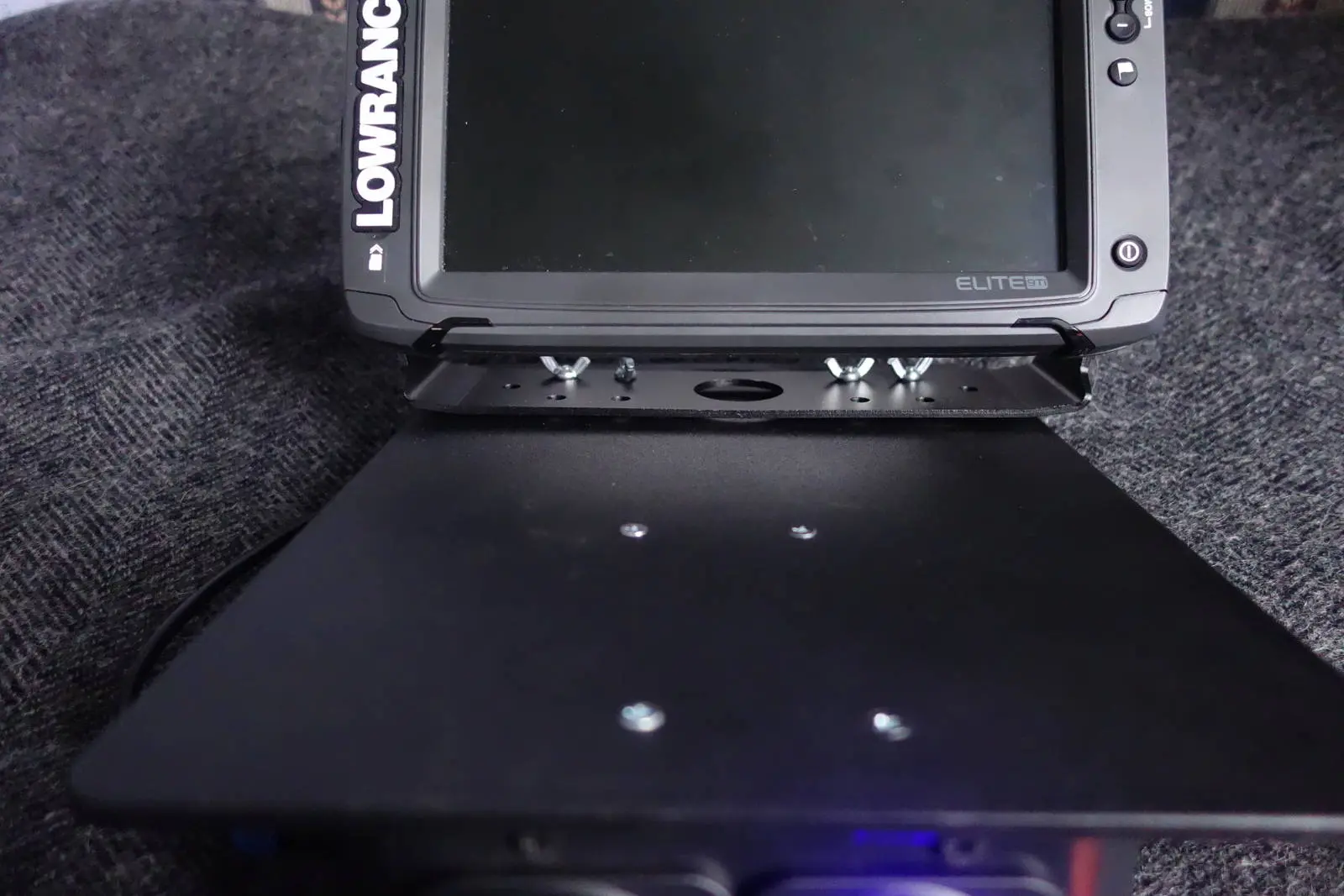

Сажаем голову на барашки. Четыре штуки за глаза.

Подключаем питание эхолота на одно из гнезд левой стороны блока-крепления.

Ну вот и готово. Походное в лодке можно увидеть на главной фотографии.

Осталось найти какой-нибудь прорезиненный или шероховатый материал и обклеить поверхность столика, чтоб не скользил. Внутри короба с разъемами стоит блок предохранителей, для каждой розетки и разъема. Короб герметичный, присобачен к «столешнице» через резиновый уплотнитель, прямо вот под воду макать наверное не стоит но и брызг не боится. В завершении еще несколько ракурсов.

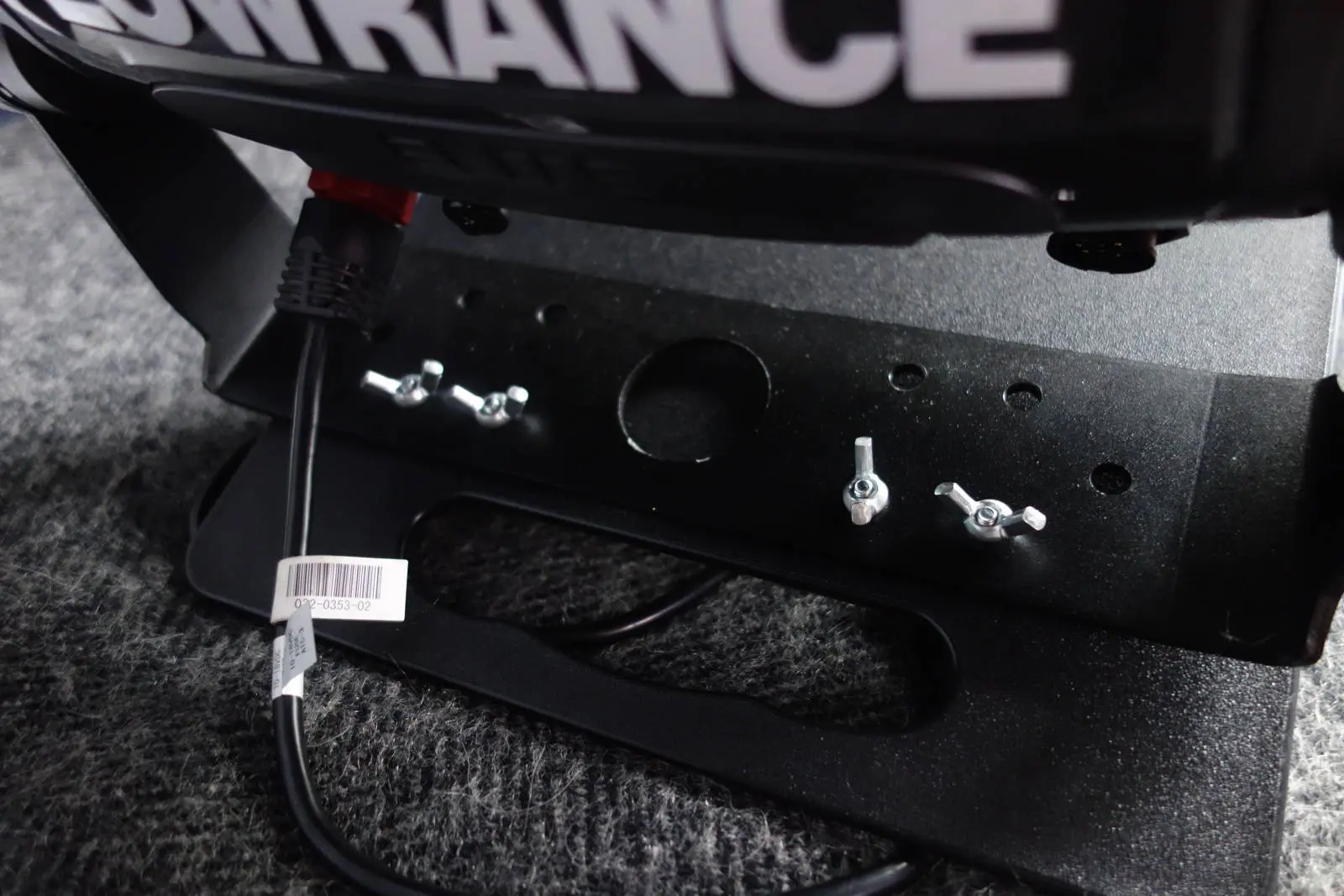

Крепление комплектной станины эхолота барашками.

Вид сзади. Ручка доски — хороший органайзер для кабелей.

В машине эта штуковина ездит в одной сумке с лодочным насосом и аптечкой-зипом для мотора. В походном состоянии под установленный блок розеток встает большая раполовская сумка с приманками. На этом история с электрикой и креплением головы структурника пока закончена, все вполне функционально и устраивает. А вот изыскания по установке датчика продолжаются, струбцина даже как временный вариант доставляет массу неудобств и точно не приживется надолго, будем думать...
