Чёрт! Села батарейка на фотике, Вставляем каретку штока на место и начинаем сборку. На разборку ушло 15 минут. Теперь Твин имеет 12 шаров вместо 9ти. 2 — в бесконечнике. 1 — в каретке штока. Дополнительно с помошью регулировочных шайб свел люфты в бесконечнике и главной передаче + 30 минут работы.
Для такого тюнинга мне понадобились: fservice.shiman...02430.pdf
бесконечник
от Stella 2 подшипника #82 ＳＡＲＢ（φ3×φ6×2.5）1200y
от Stella 1 шайба #118 50y

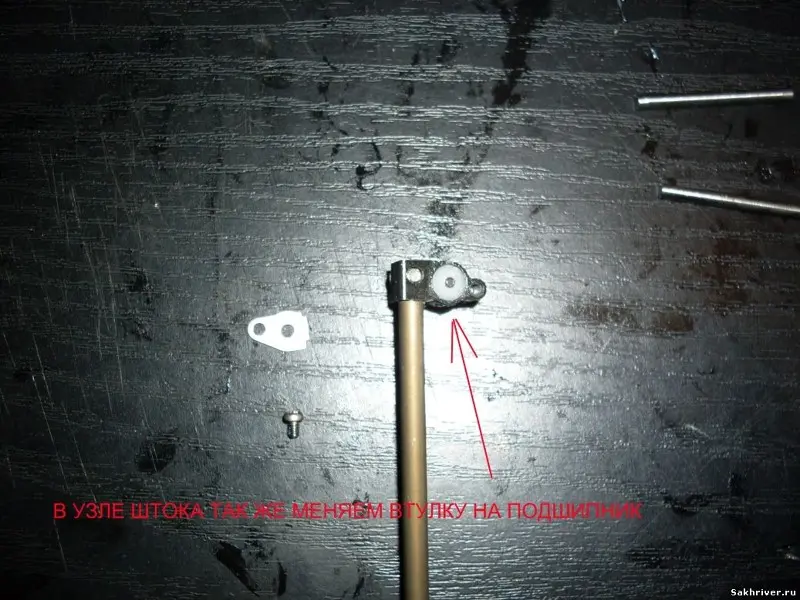

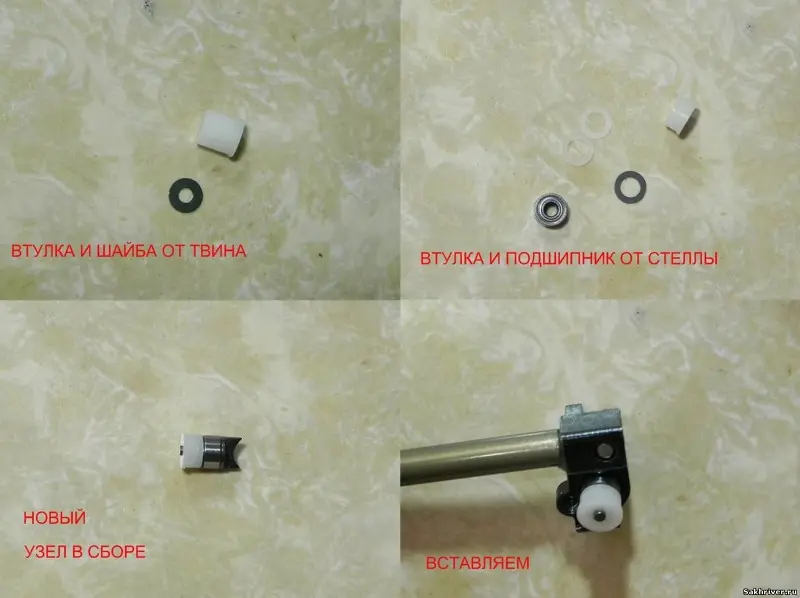

каретка штока
от Stella 1 пластмасс втулка #107 200Y
от Stella 1 втулка #108 50Y
от Stella 1 подшипник #109 ＳＡＲＢ（φ2×φ5×2.5） 1200y
дополнительно
1 шайба #85y
Осталось приобрести вот такую штуку hedgehog-studio...68%203480.
Видеопособие по разборке и обслуживанию катушек серии Shimano 11'Twinpower.

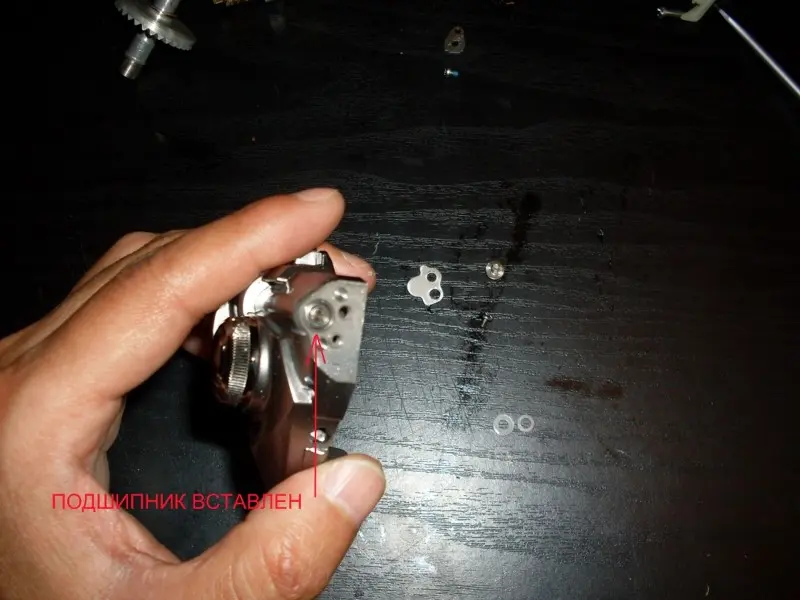

Розборка и замена фторопластовых втулок на бесконечнике и каретке штока. Заодно была произведена пересмазка шестеренок, заводская смазка на них практически отсутствовала.
Комментарии и отзывы 23
Глобально... Вот это я понимаю, человек постарался для пользователей
Ну и для себя, подшипник вместо втулок это хорошо.
Клевый канструктор.
Тоже рискну покапатся.
Золотые руки у вас!!! Добавляю в избранное, а то вдруг захочу покопаться в биомастере
Блин, я бы в Твин не решился сунутся... Спасибо за работу!
Видеть результаты голосования (кто как голосовал) могут только пользователи с рейтингом выше 20 .
В принципе в разборке катушки ничего экстратрудного нет. Для начала лучше попробовать разобрать (старую, сломанную, китайскую) ненужную катушку, чтобы понять общий принцип внутреннего устройства сабжа.
Emigrant_if, вот здесь человек проводил полную разборку Биомастера: orenfishing.ru/...000_1.htm
Volodya1980, Emigrant_if, обратите внимание в обзоре по Биомастеру на фото 28 (как правильно снять боковую крышку) и фото 29 (как выставлять метки).
Видеть результаты голосования (кто как голосовал) могут только пользователи с рейтингом выше 20 .
Я без труда и с закрытыми глазами разбираю и собираю, делаю полное ТО Экусимы, Эксии, Техниум, Экзелер, и другие подобные этому класса, разобрался бы и с Твином, но просто не видя его перед глазами стремно...
Видеть результаты голосования (кто как голосовал) могут только пользователи с рейтингом выше 20 .
Ну дак кто бы сомневался...
По идее когда разные механизмы работают по одному принципу, там засад не бывает, чисто психология, колупать катушку за 3 килорубля или за 30... Нюансы
Видеть результаты голосования (кто как голосовал) могут только пользователи с рейтингом выше 20 .
вот именно это я и имел ввиду, Леша...
Огромное спасибо за ссылку!
Видеть результаты голосования (кто как голосовал) могут только пользователи с рейтингом выше 20 .
Ни в коем случае не смазывайте всякими WD-40 и т. д. Только фирменными смазками.
ВД хорошо устраняет всякие заедания, ржавчину, разово, как очистить форсунки в кока-коле
А долговременно это не про неё, согласен, лучше маслица залить и дорогу туда забыть
Видеть результаты голосования (кто как голосовал) могут только пользователи с рейтингом выше 20 .
Чем нужно ставить метки на шестерни, что бы потом они сохранились после промывки в бензине?
Да, кстати — вот это интересный вопрос! А еще хорошо бы видео посмотреть по всему процессу!
Царапнуть керном да и всё...
А царапать или нет, зависит от передатки катушки?
Узнать нужно ли ставить метки на шестерни или нет: берем катушку, запоминаем положение ротора относительно корпуса, делаем 1 оборот ручкой, если ротор встал в такое же положение относительно корпуса — надо метить.
Кто видео просил? Есть вот такое. Японский мастер ковыряется с Дайвой Экзист.
youtube.com/watch
youtube.com/watch
youtube.com/watch
Прецизионный подшипник для катухи от Hedgehog Studio: youtube.com/watch
А для чего смазывать фрикционы в шпуле?
56491 Имхо заводская пропитка фрикционов со временем выветривается, вымывается, окисляется и т. д., уменьшается эффективность фрикциона.
Видеть результаты голосования (кто как голосовал) могут только пользователи с рейтингом выше 20 .
Pimp my reel v2.0. Пришел с Джапании набор для тюнинга ролика лесоукладывателя от Hedgehog Studio. Вместо уже привычной аляписто яркой упаковки я обнаружил скромный целлофановый пакетик с детальками.
Японские други посчитали, что инструкция по установке мне нафиг не нужна и по всей видимости ее тупо выкинули, ну да ладно. В интернетах инструкции по установке нема, пришлось подсмотреть из кинетической схемы для Стэллы.
Из плюсов: весьма нагруженный узел теперь опирается не на 1 подшипник, а на 2, в солёноводном исполнении что немаловажно. Общее кол-во шаров стало 12+2.
Упасть не встать...
Хорош Твин апгрейдить, а то он у тебя скоро как космический корабль станет
Видеть результаты голосования (кто как голосовал) могут только пользователи с рейтингом выше 20 .
Всё всё, больше не буду.
К сожалению больше модернизировать увы нечего, а я только в раж вошел.
