Отцеп — вещь нужная. Особенно, при сегодняшних ценах на блёсны и воблеры.
Я давно собирался сделать его себе, но не мог определиться: какой именно. Вариантов множество, а мне нужен отцеп, подходящий под мои условия ловли. Поэтому, я разработал свою конструкцию, которая должна, я так думаю, удовлетворять моим требованиям. Почему «Должна»? Потому что отцеп сделан зимой, и в освобождении воблеров ещё участия не принимал.
Есть у данного устройства ещё одна функция, о ней расскажу в конце статьи.
Так как я рыбачу в основном с лодки, то и отцеп разрабатывал для этих целей, с учётом течения и глубин в моём регионе.
Конструктивно, отцеп состоит из нескольких частей: это телескопическая штанга, и три сменные насадки: магнитная, спиральная, и крюк. Штанга была сделана из купленной подставки под удочки. Всё остальное — из подручных материалов.
Штанга отцепа

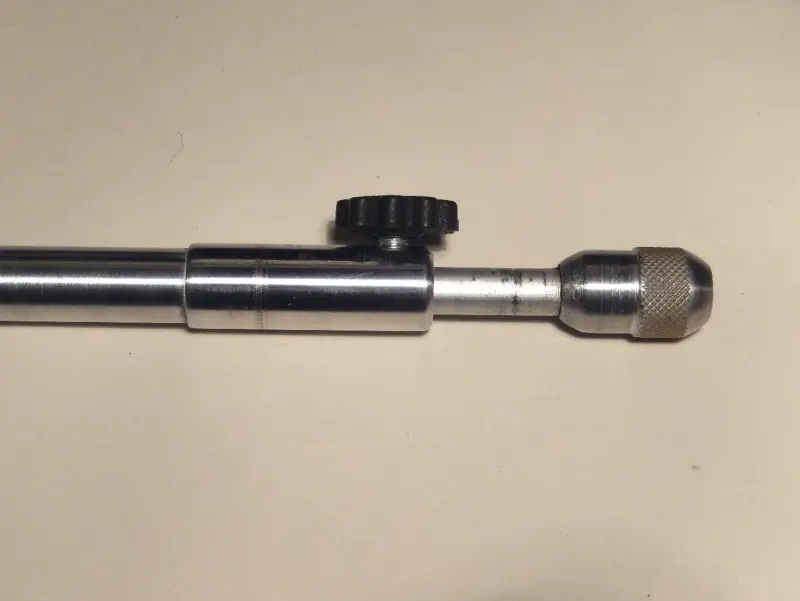

За основу штанги была взята и слегка доработана, обычная телескопическая подставка под удочки, китайского производства.
Магнитная насадка

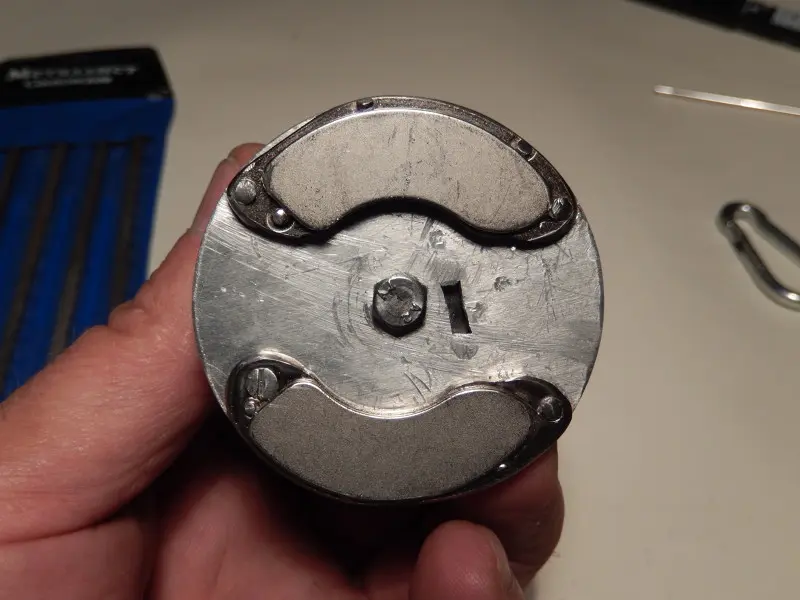

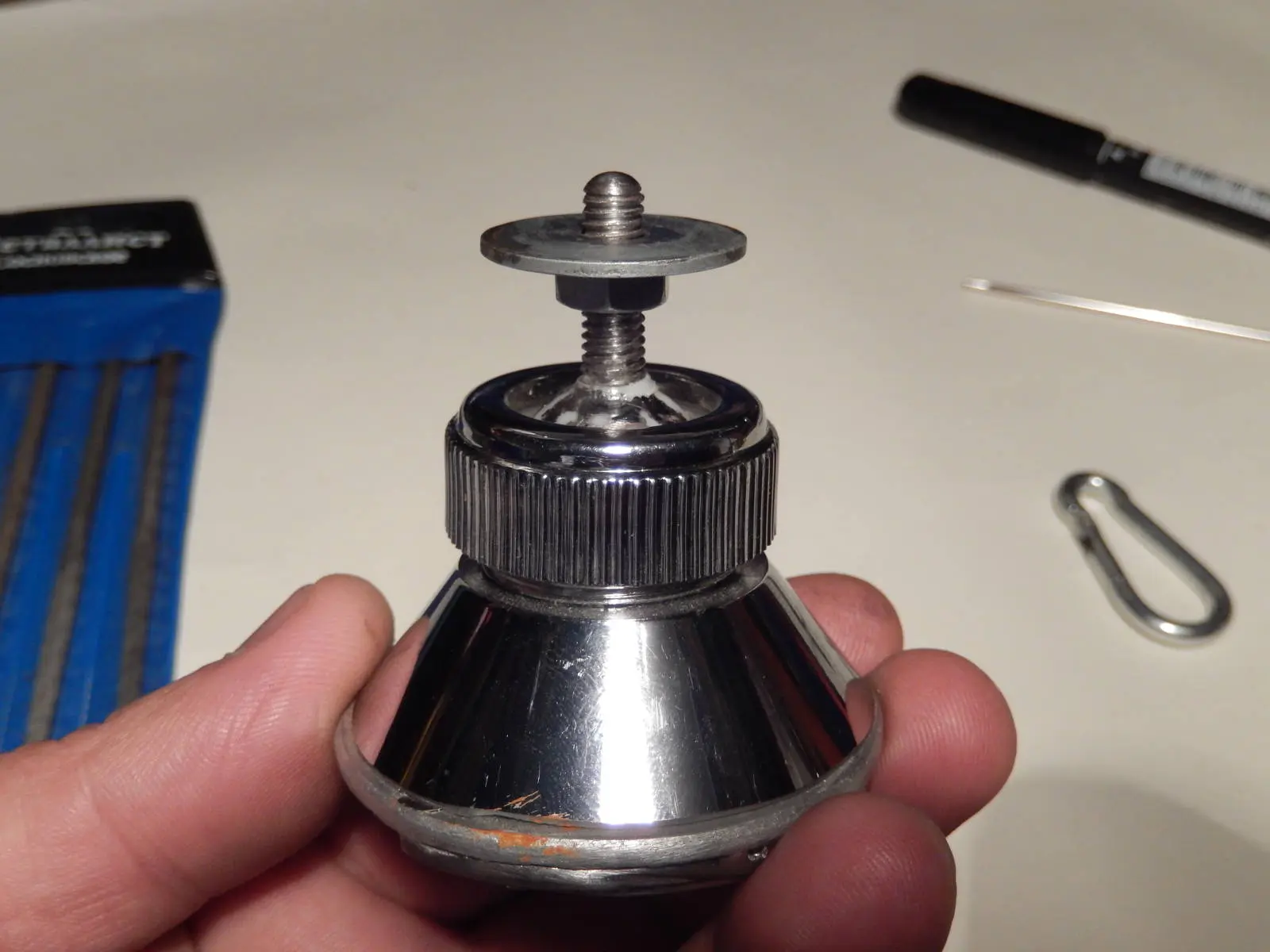

Первой, я сделал магнитную насадку. Так как считаю, что она будет основной и часто используемой.
Как пользоваться отцепом с магнитной головкой?
Ну а для чего же нужен магнит?
Неодимовые магниты, считаются самыми мощными магнитами в мире, и имеют высокую стойкость к размагничиванию.
Так вот: при отсутствии магнита, освобождённый от зацепа воблер, (если не удерживать шнур натянутым) течением может занести в соседние коряги, и может произойти повторный зацеп. Магнит же, исключает такую возможность. И нет необходимости, постоянно контролировать натяжение шнура.

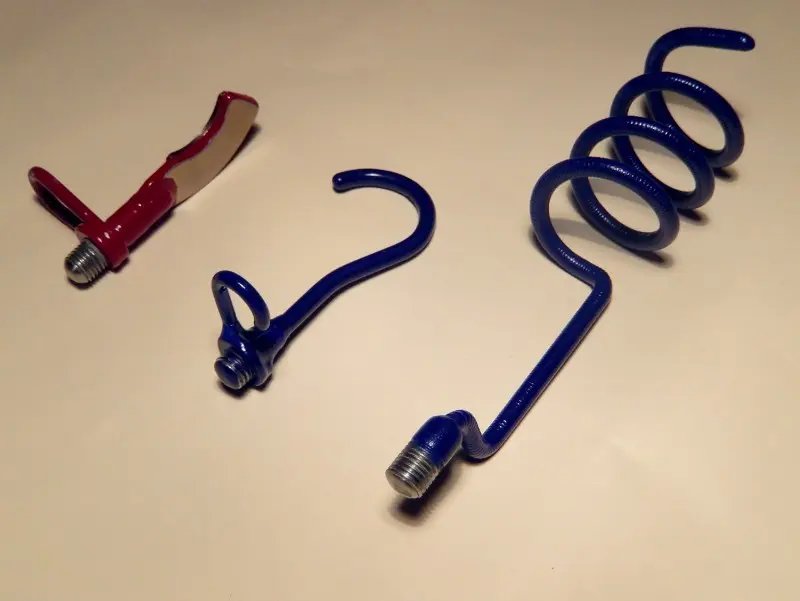

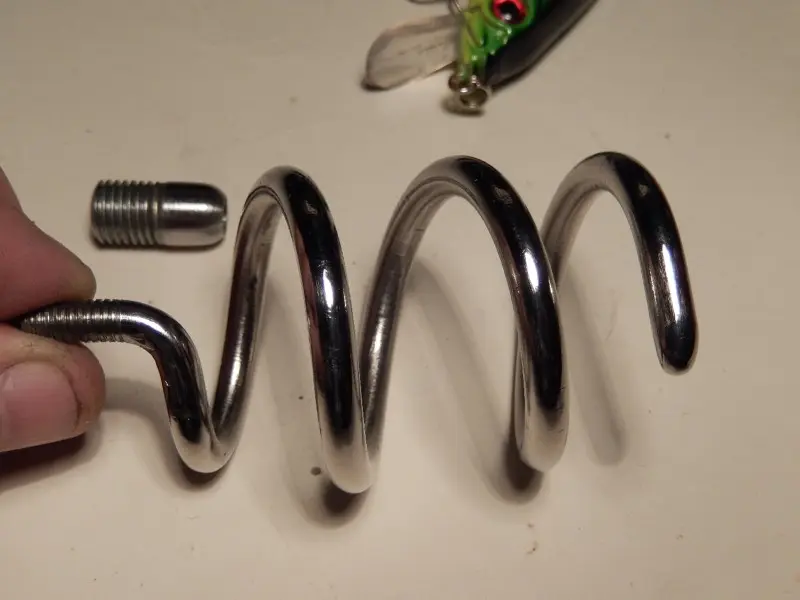

Спиральная насадка

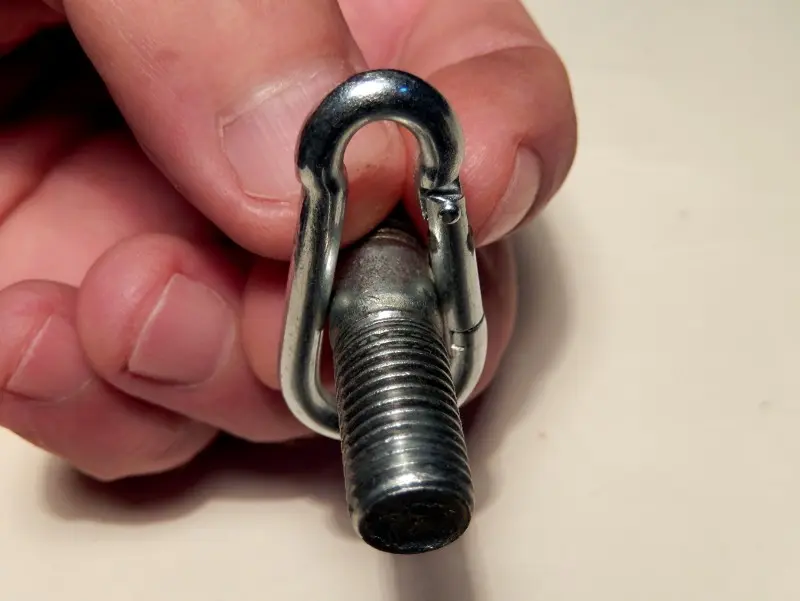

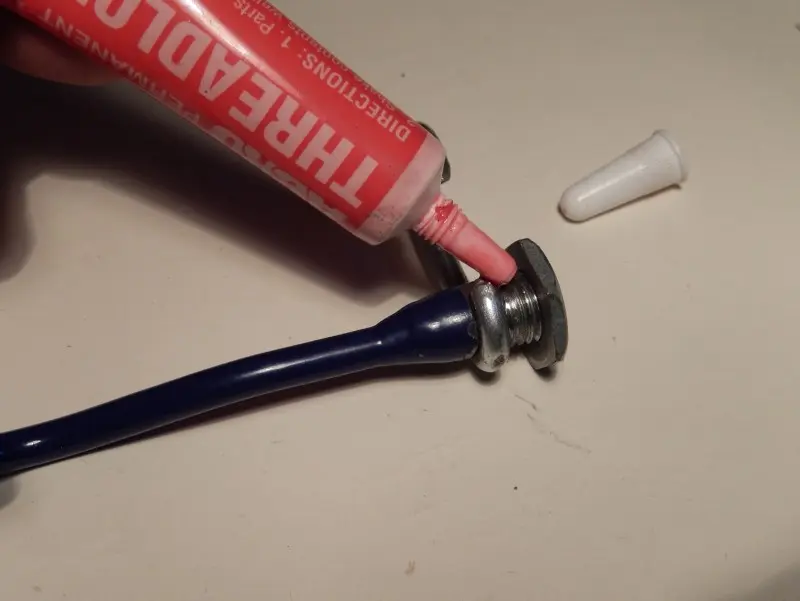

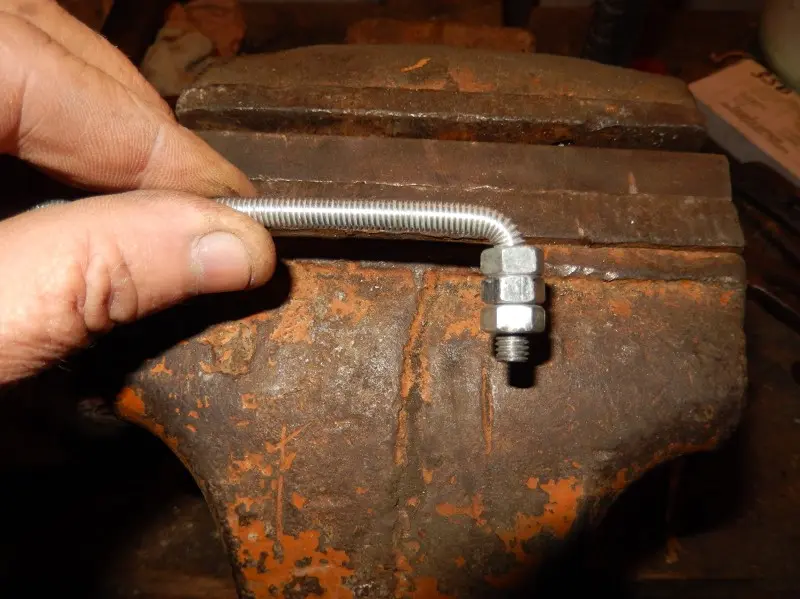

Для её изготовления, мне понадобилась ещё одна шпилька от КПП «классики», длинный прут с резьбой, и кусок подходящей трубки, для изготовления оправки, на которую будет навиваться пруток.

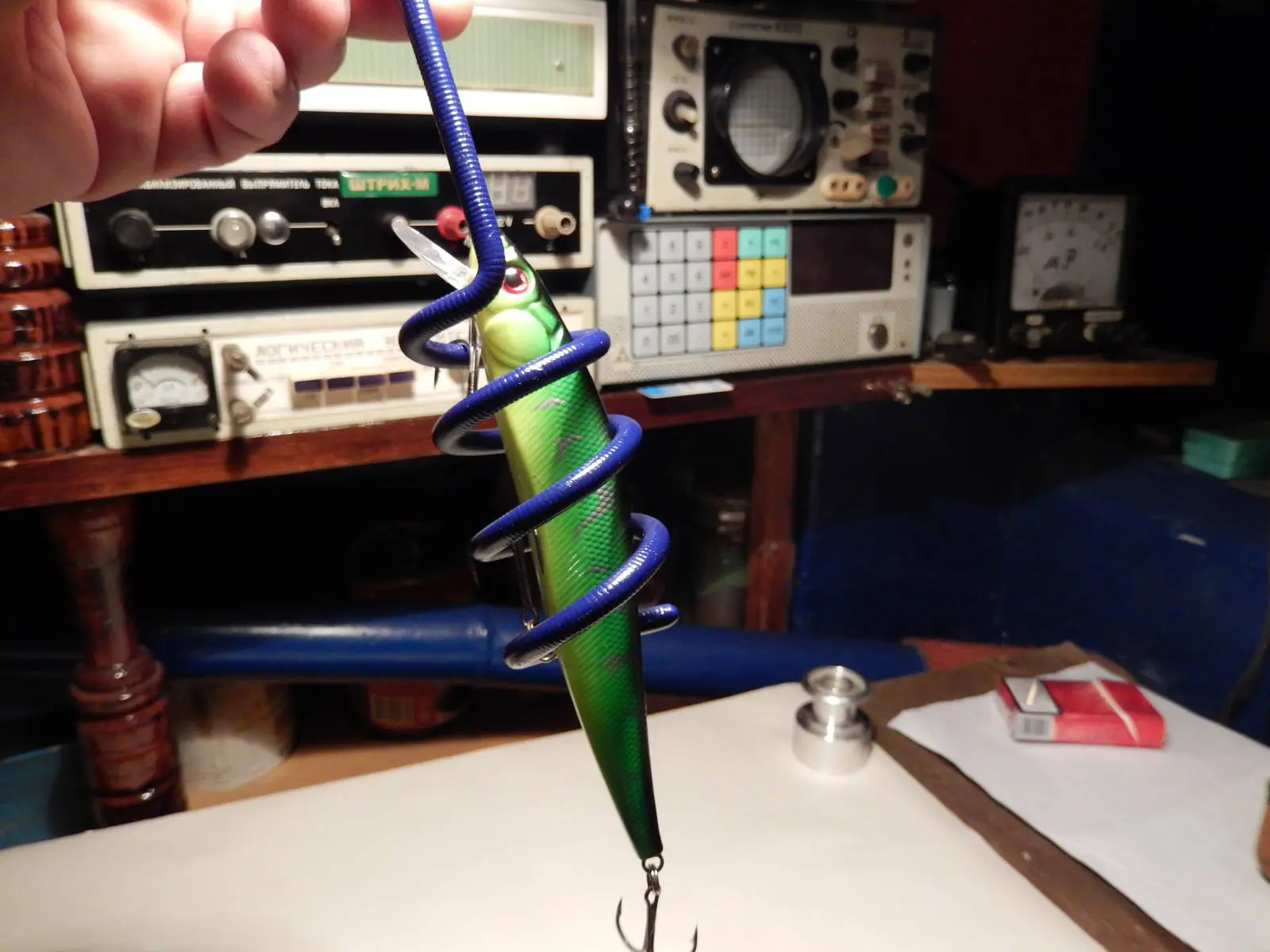

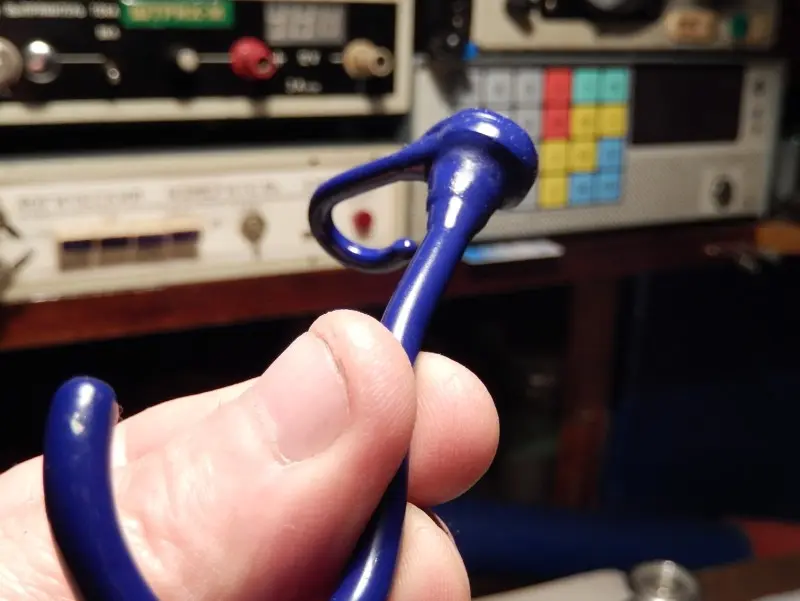

Как пользоваться отцепом со спиральной головкой?
Если магнитным отцепом, не удалось освободить воблер, или блесну, то тогда можно попробовать освободить приманку, спиральным отцепом:

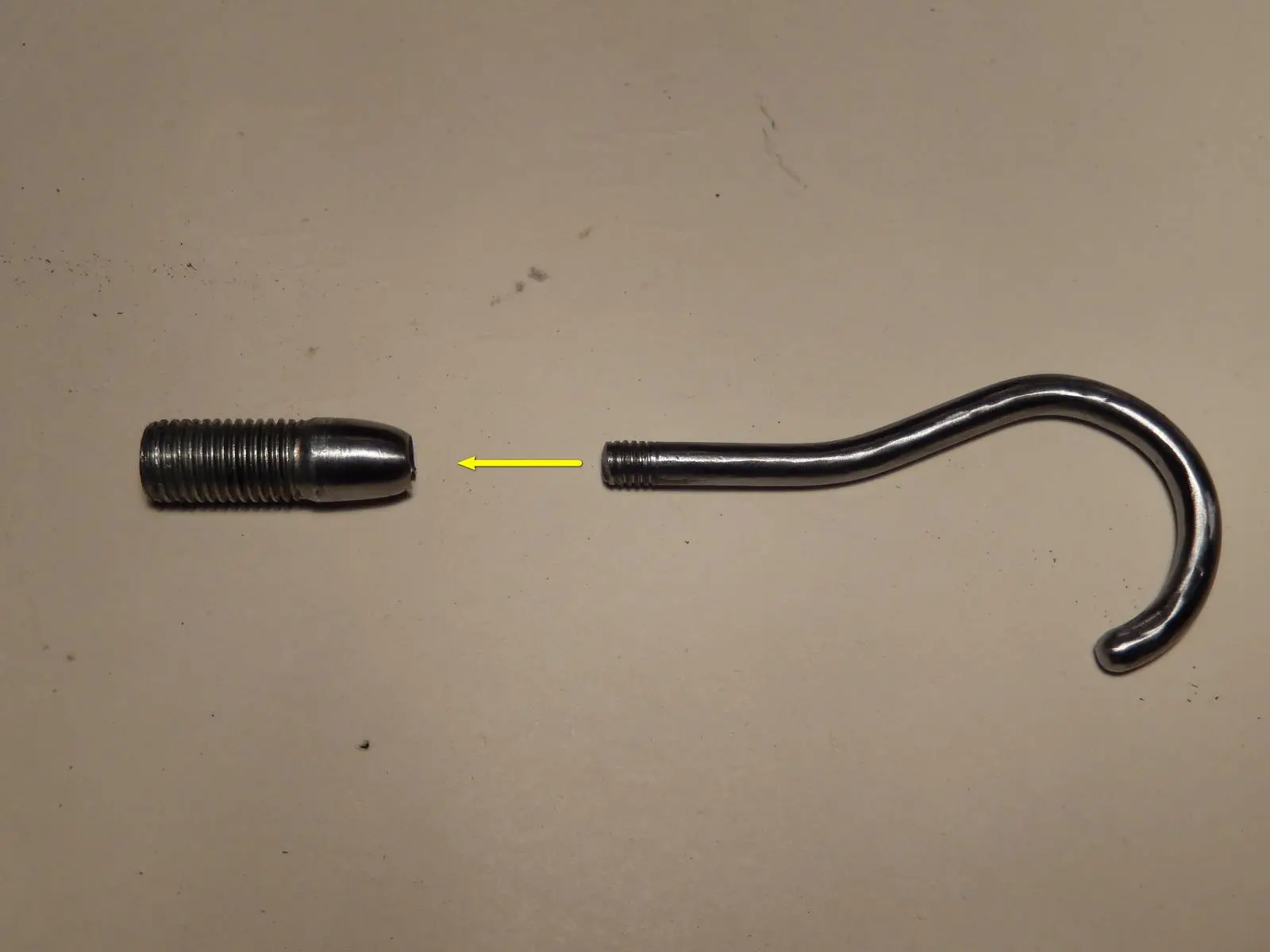

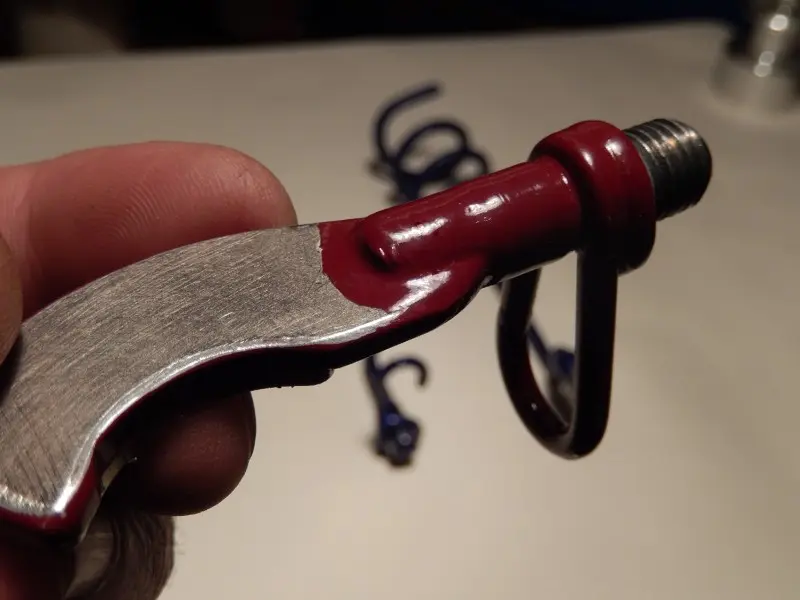

Крюк
Ну и, последняя насадка — это обычный крюк. Для чего нужен он?
Он пригодится тогда, когда нужно подтянуть к себе сеть или ветку, за которую зацепилась приманка. Или поднять какой либо груз со дна: однажды, мой воблер зацепился за мешок с песком, который браконьеры используют в качестве якоря, при установке сетей. Мне с трудом удалось дотянуться до мешка рукой, приподнять его, и освободить воблер. Если бы мешок был глубже, то воблер я бы не достал. Вот для этих целей, тоже будет полезен крюк.
Также, крюк пригодится и тогда, когда приманка, при неточном забросе, или случайном порыве ветра, улетит на ветки дерева, которое склонилось над водой. И вроде вот она, рядом, а рукой — не дотянешься. Тогда, зацепив ветку крюком, можно подтянуть её к себе, и освободить приманку.
Ну и, крюк будет полезен, когда нужно причалить к обрывистому берегу. Им можно зацепиться за корни, или ветки на берегу, и удерживать лодку.
Технические характеристики отцепа:
вес с магнитной головкой — 180 гр.
длина в транспортном положении (без насадок) — 83 см.
длина в полностью выдвинутом состоянии (без насадок) — 150 см.

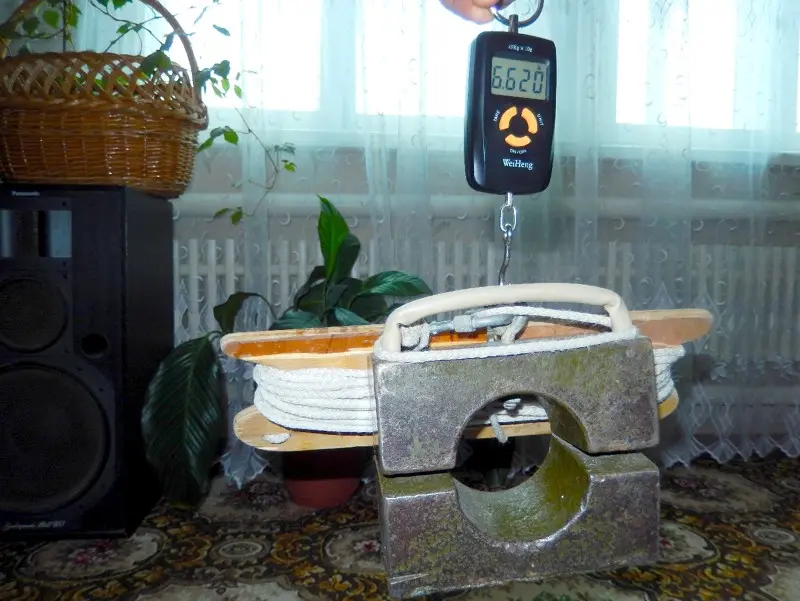

усилие, которое выдерживает отцеп — 20 кг.
длина может быть увеличена, применением дополнительной, удлиняющей трубки.
при необходимости, отцеп снова, можно легко превратить в подставку для удочек, вкрутив вместо насадок, штатную планку с рогатинами.
В моём случае, при рыбалке на Хопре, или на Дону, нет смысла делать отцеп длиннее. Это не позволяют и глубины, и течение. С более длинным отцепом, сильное течение не позволит работать. Даже если и удастся, длинный отцеп, доставить по натянутому шнуру к приманке, то после освобождения воблера, его просто сломает течением. Или занесёт в соседние коряги. Попробуйте при сильном течении, стоя на берегу, опустить конец спиннинга в воду, и вы поймёте: о чём я говорю. 150 см, для моих условий — это оптимальная длина.
На протоках же, и озёрах со стоячей водой, длину штанги можно увеличивать сколько угодно. Для этих целей, я уже подобрал внешнюю трубку, длиной 100 см.
При усилии на отцеп более 20 кг, фиксирующий винт, уже не удерживает выдвижную вставку с насадкой. Он проскальзывает. Но, если на выдвижной вставке, сделать несколько неглубоких, конических углублений для головки винта, то усилие можно будет увеличить. Но, думаю, мне и этого будет достаточно.
Отцеп много места не занимает. Для его хранения, я планирую приспособить старый чехол от спиннинга. А в лодке, он может лежать на полу, в углу баллона лодки. Там он не будет мешаться.
Штанга для селфи
Ну и в заключение, несколько необычных способов применения отцепа:
Штангу с магнитной головкой, можно применить для съёмки себя, любимого (селфи)! Для этого достаточно к фотоаппарату, или миниатюрной видеокамере, прикрутить ровную, железную пластину.
Следующие фото захвачены уже из видео, сделанного фотоаппаратом.

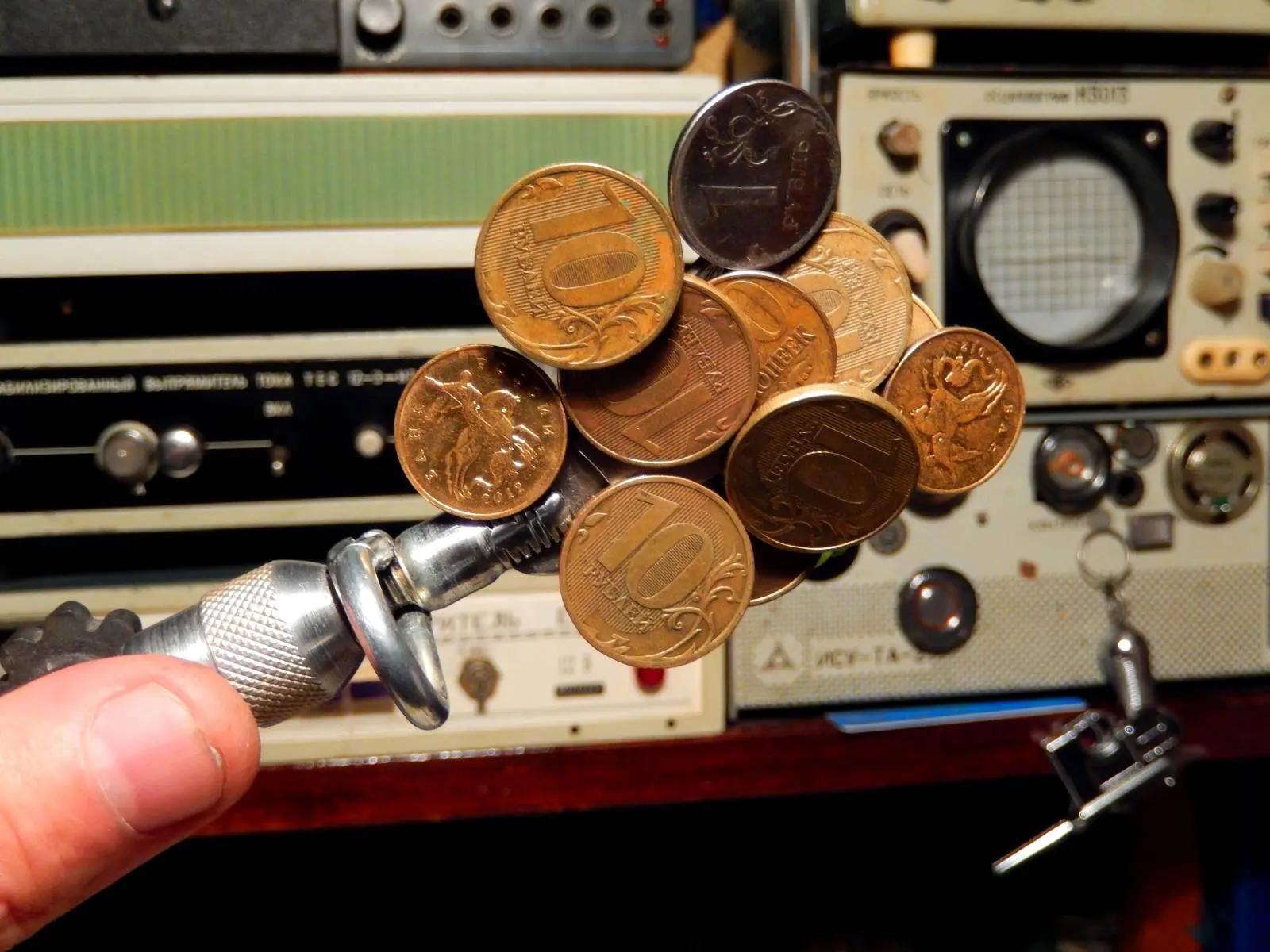

Если пофантазировать, то магнитному отцепу можно найти и другие применения.
Надеюсь, все поняли, что последние два предложения, конечно же — шуточные! А вот упавшие в воду ключи, достать конечно можно. Если хватит длины отцепа и вода прозрачная. Или, если известно точное место падения ключей.
По этому, бегу скорее оформлять патент, пока другие нечто подобное не придумали! Не за горами открытие сезона, и я его опробую. Но лучше бы, конечно, чтобы он не пригодился!
Ещё добавлю, что упрощенную модель данного отцепа, сделал мой приятель Виктор. Он просто, к подходящему болту, приварил большую, разрезную граверную шайбу. Шнур вводился в шайбу, через разрез. А сам болт, вкрутил в телескопическую ручку, от сломанного подсачека. И подобным отцепом, он уже спас не один воблер. Так что, не обязательно делать такую конструкцию. Можно обойтись и упрощённым вариантом.
Дима, серебристая — это не краска, а покрытие никелем. И это покрытие довольно прочное. Да, сам по себе магнит хрупкий, но он ведь приклеен к толстой металлической пластине.
У меня много чего держится на таких магнитах: садовая калитка, вместо защёлки — магнит. Лупа на настольной лампе. Регистратор в машине. Причём к регистратору, по магниту подаётся и (-) питания, (+) подаётся на центральный выступ, который одновременно является и центрирующим фиксатором, который позволяет регистратору вращаться вокруг оси и не смещаться, относительно магнитов. Это очень удобно: никаких проводов. Просто, снимаешь регистратор, и берёшь с собой. А после установки — на него автоматически подаётся питание.
Такое крепление регистратора у меня в машине работает уже несколько лет и ничего не раскрошилось.
Так что, если магнит не пилить напильником и не бить по нему молотком, то ничего с ним не случится.
У меня были случаи. Правда я отделял магниты от подложки. Покрытие разрушается даже от действия двух таких магнитов друг на друга. С приклеиванием их тоже намучился.
Пытался как то отделить магниты от металлической основы. Приклеены на какой-то супер клей. Оторвать нереально. Удалось только со старых жестких дисков. Там магниты больше и толще. От новых только покрошил все.
Дима, а зачем ты их отрывал? Ведь без основания — они хрупкие. А отрывать нужно было так: к магниту примагничиваешь какой либо большой железный предмет, например молоток. Это нужно для отвода тепла. Потом, основание магнита осторожно нагреваешь на газовой плите и пытаешься острым ножом, отковырнуть магнит. Но, имей ввиду: если магнит сильно перегреть — он полностью, или почти полностью, теряет магнитные свойства.
В последний раз нужны были магниты для китайского Апекса, приклеить под площадкой, чтоб нож не держать. Четырех штучек хватило.
Со старых дисков магниты больше и толще, но там используют какой то мощный клей. Который не поддается отклейке. Получилось добыть пару, и горсть отколол. Отцепляются путем сгибания металлической основы. На современных ЖД такой фокус не проходит — магнит разрушается. Но там слабый клей, тонким ножиком спокойно срезается. Правда иногда рвется покрытие.
Я бы на отцеп с магнитом добавил мочалку с тонкого тросика. Для более уверенной работы с воблерами. Тросики более уверенно цепляют крючки воблера, чем карабин.
Можно добавить и головку с «мочалкой». Хотел ещё сделать головку с цепочками. Даже всё купил, но передумал. Время покажет: если будет нужна, то сделаю.
Цепочки гораздо хуже цепляют крючки, особенно на течении, чем тросики. В принципе можно сделать съемную. Я на одном отцепе так и сделал. Груз с кольцами на подобие зимнего, только больше килограмма весом. Использовать можно тремя способами. В чистом виде — отбивать массой. Одеваю на верхнюю петлю цепочки, на них несколько двойников — второй вариант. Можно цеплять сеть. И третий — одеваю мочалку с тросиков.
Еще есть пара мелких с тросиками 300 и 500 грамм. Первый для ходовой рыбалки, второй для лодки на слабом течении или для лайта. Полтора килограммовым отцепом можно тонкую плетню в раз порвать!
С магнитом реально интересно, как будет работать? В принципе если крюки перестанут болтаться даже в плюс. Можно избежать повторных зацепов в коряжнике, что бывает через раз. Только если примять цепочку, то которая не магнитится!
Да я вообще-то, никогда и ничего не делал на заказ. Всё в единичных экземплярах. И с материалами сейчас проблема — магниты кончились, а новых поступлений пока нет.
Костя, а что делать, если в магазинах нет того что нужно? А если и есть, то по космическим ценам! Хочешь-не хочешь, а приходится подключать руки, ну и, голову!
Саша, отлично у тебя получается, к голове и рукам надо иметь сформировавшийся образ готового изделия, а я вот с такими «образами» в техническом плане редко дружу, может не в том направлении работаю.
Саша, Золотые Руки!!! В очередной раз приятно удивил и порадовал!!! Лодочных рыбалок в году у меня раз-два, и обчёлся. Подумаю, может и сделаю. Спасибо!
Вам здравия желаю, Александр. Присоединяюсь ко всем положительным отзывам по Вашим «отцепам» для воблеров. Как и в других Ваших трудах — все предельно ясно, доходчиво изложено и + фото.
Этот отцеп, в прошедшем сезоне, спас мне много воблеров. Как и предполагал, во многих случаях хватало магнитной головки. Пригодился и крюк, когда напарник забросил кренк на ветки дерева. В прошлом сезоне был потерян только один воблер: шнур многократно обмотался вокруг веток, отцеп просто не смог до него добраться.
Ахренеть!!! Я всегда знал, Саш что у тебя руки растут из правильного места, ещё после доработки мотора, но это реально десертация и я бы дал тебе научное звание — Доктора рыболовных наук!
